Goodeng Machine GS4000-L пересекает железную дорогу в долине Дацингоу

Просмотры:3     Автор:Pедактор сайта     Время публикации: 2017-12-11      Происхождение:Работает

1.Обзор проекта

Название проекта: внешняя магистральная линия (от электростанции до автобусного вокзала) Проект направленного бурения и протягивания труб в долине Дацингоу

Сторона-владелец: Henan Shangqiu Yudong Electricity Generating Co., Ltd

Строительный подрядчик: Shandong Wendeng Wantong Civil Engineering Co., Ltd.

Характеристика проекта: Проект направленного пересечения трубопровода отопления в Хэнань Шанцю Дацингоу Φ960 мм * 600 (стальная труба + изоляционный слой) заполняет пробел в случае, если большая буровая установка пересекает железную дорогу.

Геологическое состояние: геологическое состояние осложнено зыбучими песками.

Состояние местности: проект требует пересечения железнодорожной развязки, и большая часть трубопровода проходит под железной дорогой.

Трудности проекта: сложность проекта заключается в сложных геологических условиях под железной дорогой с тяжелым зыбучим песком, что затрудняет расширение для формирования отверстия. При частом проезде поездов увеличивается вероятность обрушения дыры.


图片 1

Рисунок1. Рельеф долины Дацингоу


2. Строительное оборудование

Установка горизонтально-направленного бурения: один комплект буровой установки Goodeng Machine GS4000-L


图片 2

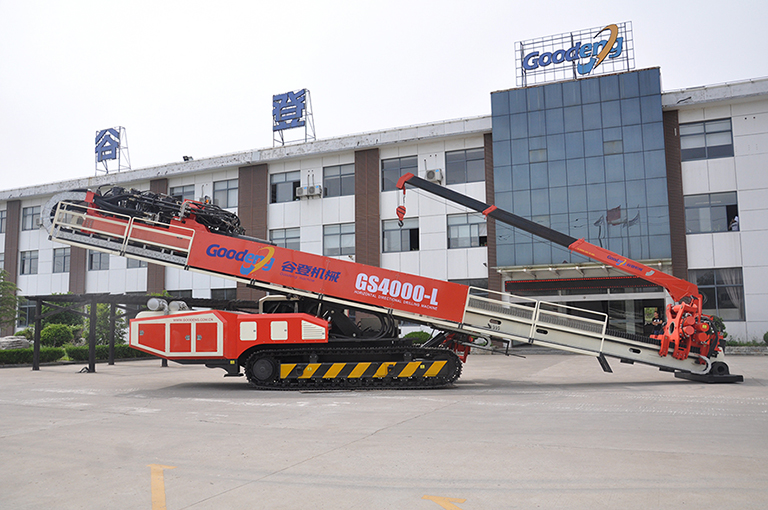

Рисунок 2.  Установка ГНБ Goodeng Machine GS4000-L


图片 3

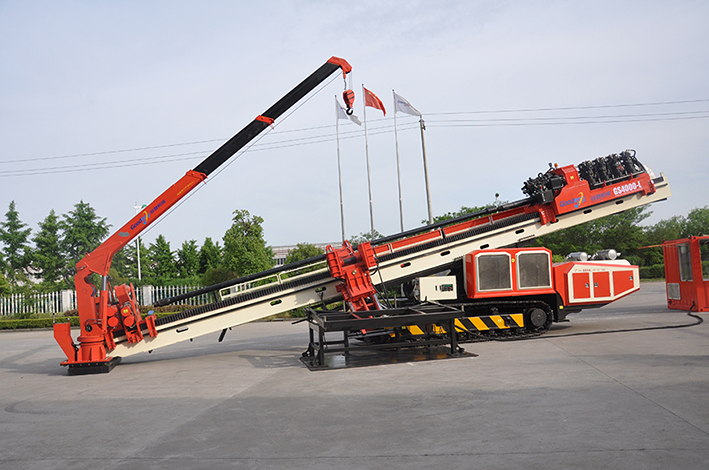

Рисунок 3. Установка ГНБ Goodeng Machine GS4000-L


3. Техника поддержки

Предупреждение о рисках: безупречный рабочий процесс для сокращения периода строительства.

Шестиуровневое развертывание: 450 мм, 650 мм, 850 мм, 1100 мм, 1300 мм, 1500 мм, шестиуровневое развертывание.

Вытягивающая труба: развертка ствола 1300 мм для вытягивания.

4. Процесс строительства

Обнаружение: занимает 3 дня, средняя скорость обнаружения составляет 1 штанга / 5 мин, тяговое усилие 5 МПа, крутящий момент 5 МПа.

Расширение первого уровня: расширитель ствола 450 мм, крутящий момент 12-20 МПа, тяговое усилие 6-10 МПа, вытеснение бурового раствора 800 л / мин;

Расширение второго уровня: расширитель ствола 650 мм, крутящий момент 12-18 МПа, тяговое усилие 8-12 МПа, смещение бурового раствора 800 л / мин;

Расширение третьего уровня: расширитель ствола 850 мм, крутящий момент 12-20 МПа, тяговое усилие 8-12 МПа, смещение бурового раствора 1000 л / мин;

Развертка четвертого уровня: расширитель ствола 1100 мм, крутящий момент 12-20 МПа, тягово-тяговое усилие 8-12 МПа, вытеснение бурового раствора 1000 л / мин;

Развертка пятого уровня: расширитель ствола 1300 мм, крутящий момент 15-23 МПа, тяговое усилие 8-15 МПа, смещение бурового раствора 1200 л / мин;

Расширение шестого уровня: расширитель ствола 1500 мм, крутящий момент 15-23 МПа, тяговое усилие 8-15 МПа, смещение бурового раствора 1500 л / мин;

Отверстие для очистки: расширитель ствола 1300 мм, скорость очистки 1 штанга / 20 мин, смещение бурового раствора 1500 л / мин, крутящий момент 13-20 МПа, тяговое усилие 16-18 МПа;

Вытягивание трубы: протяжка началась в 9 утра 26 ноября 2017 г. с усилием отвода 14-23 МПа, крутящим моментом 14-25 МПа, вытеснением бурового раствора 1500 л / мин. Процесс завершился в 8:45 27 ноября 2017 года и в общей сложности занял 23 часа 45 минут.

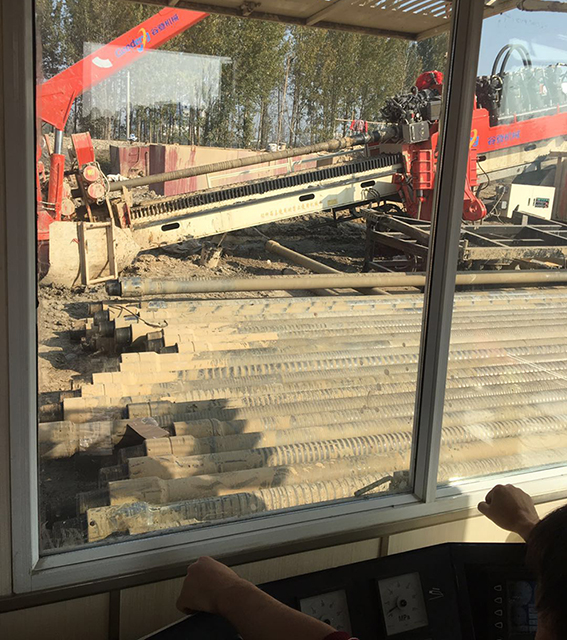

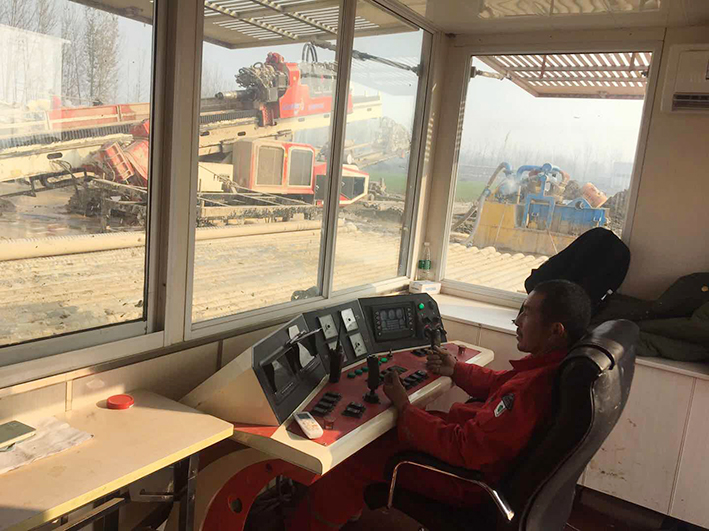

图片 4

Рисунок 4. Опытное бурение


图片 5

Рисунок 5. Развертка



图片 6

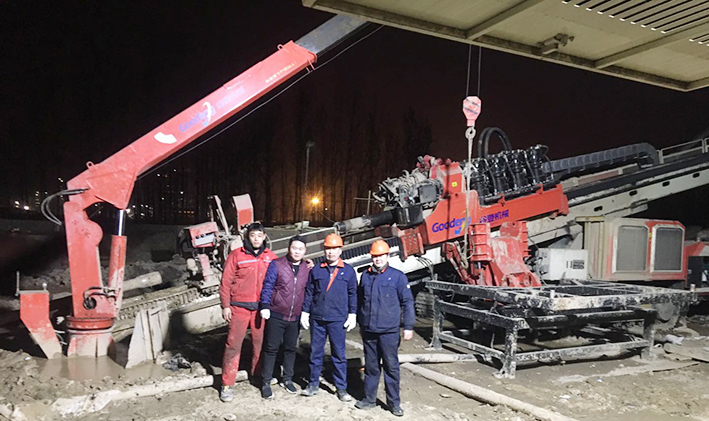

Рисунок 6. Подготовка к натяжению.

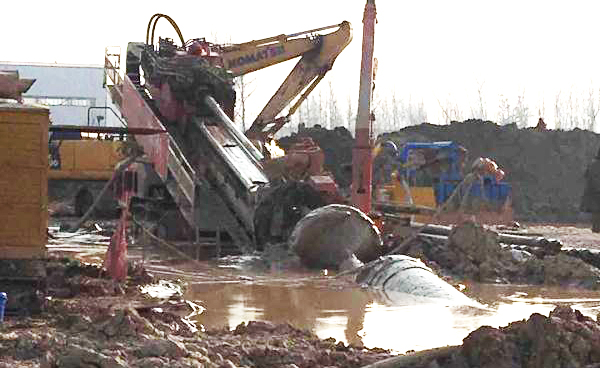

图片 7

Рисунок 7. Достижение успеха


5. Вспомогательная суспензия

Расход бентонита: 450 тонн;

Пропорция суспензии: 4% обычного бентонита, 0.15% солеустойчивого вещества, повышающего клейкость, 0,15% смазки;

Параметры суспензии: вязкость по воронке Марша 55S-65S, кажущаяся вязкость 26 МПа, пластическая вязкость 12 МПа, предел текучести 8 МПа.


图片 8

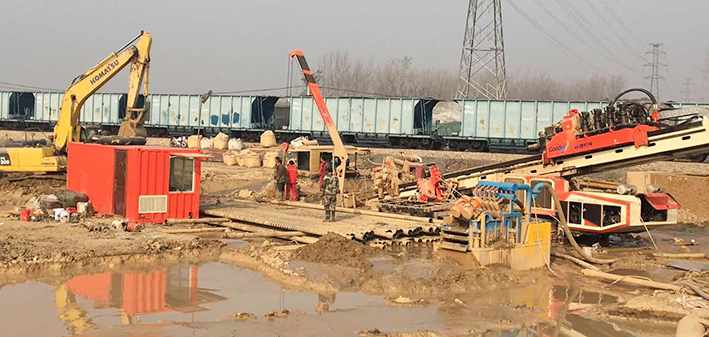

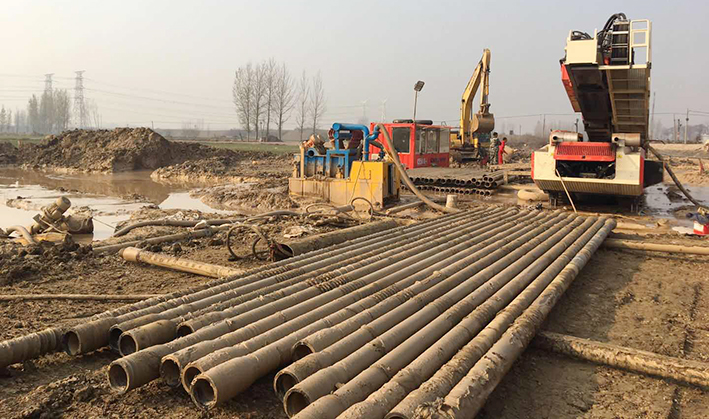

Рисунок 8. Строительная площадка


图片 9

Рисунок 9. Рабочее место

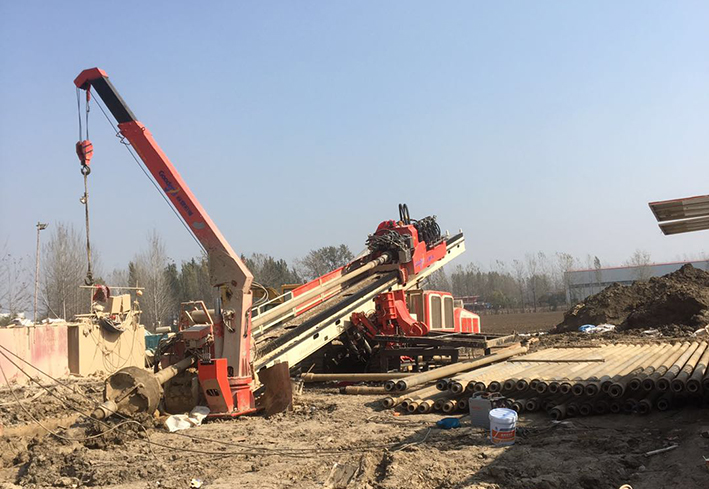

图片 10

Рисунок 10. Работа сайта

6. Резюме проекта

Проект направленного бурения и протягивания труб в долине Дацингоу компании Henan Shangqiu Yudong Electricity Generating Co., Ltd осуществляется с помощью машины направленного бурения GS4000-L производства Goodeng. бланк перехода под железной дорогой, который является примером перехода в сложных условиях и аккумулирует бесценный опыт работы в таких условиях.
