Установка ГНБ GD3500-LS в CPC Corporation, Тайвань, стальная труба для природного газа Ø660 мм × 1449 м, проект направленного бурения в порту Тайчжун

Просмотры:6     Автор:Pедактор сайта     Время публикации: 2016-07-26      Происхождение:Работает

1Профиль проекта

Этот проект является CPC Corporation, вторым тайваньским газопроводом, который снижает риск перебоев в работе природного газа в Тайчжуне, он в основном пересекает канал порта Тайчжун, материал стальных труб, диаметр Ø660 мм, длина перехода 1449 м.

Владелец: CPC Corporation, Тайвань

Строительная партия: Taiwan Resources Engineering Services Inc.

Строительная единица: Индийская компания TESPL.

Характеристика проекта: Стальная труба Ø660 мм × 1449 м для направленного бурения Канал в порту Тайчжун устанавливает исторический рекорд бестраншейной установки ГНБ 350 т Тайвань.

Состояние почвы: Илистый мелкий песок с тонким слоем глины, частичный засыпной щебень, прослойка подводного зыбучих песков и т. д.

Состояние земли: макс. Глубина бурения портового канала достигает 60м, поперечный волнорез. Глубина русла 16 м, ширина около 300 м.

Сложность строительства: илистый мелкий песок с тонким слоем глины и подводный быстрый пуск песка усложняют отверстие, собственный вес трубы превышает 300 т, поэтому в процессе проекта использование экскаватора для подъема, кронштейна шкива и т. д. Для уменьшения количества пирога и земли сопротивление трению.


图片 1

Рисунок 1. Порт-канал Тайчжун на Тайване


2Строительное оборудование:

Установка горизонтально-направленного бурения - Goodeng Machine GD3500-LS, система локации - геомагнитная направляющая США ParaTrack 2, буровой насос - Япония Mitsubishi F500 (2000 л / мин).

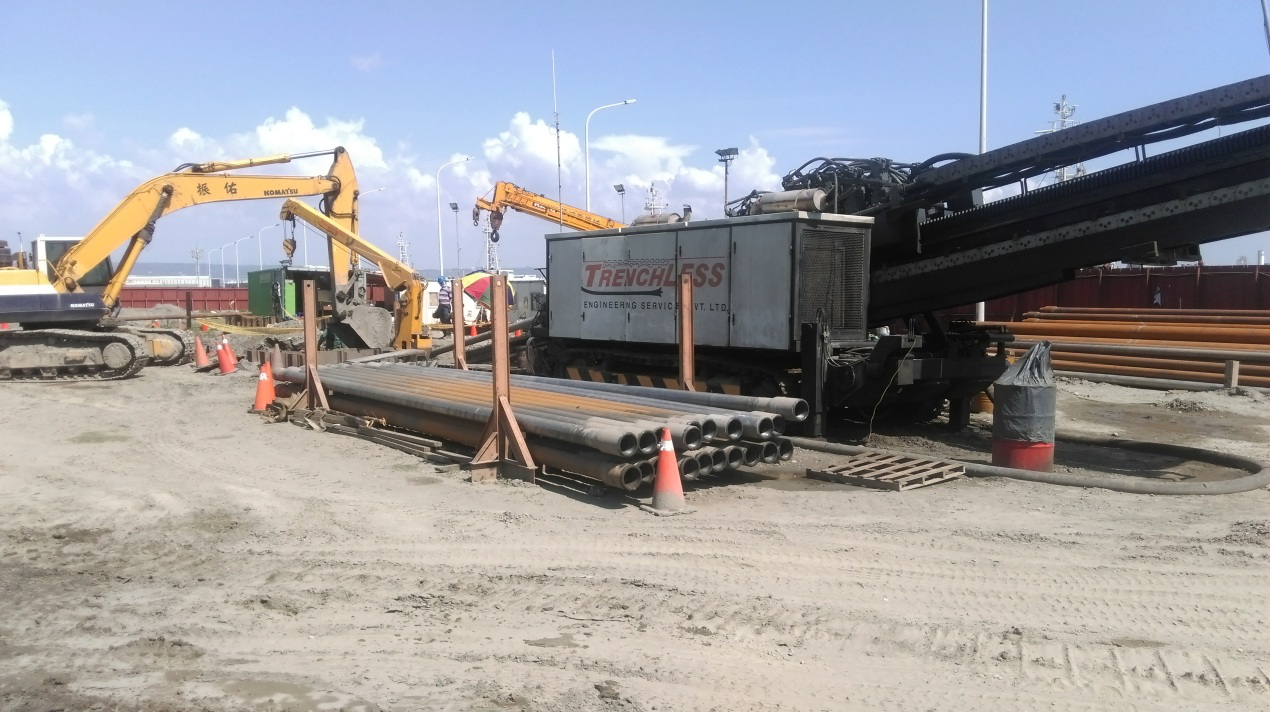

图片 2

Рисунок 2. Основная установка Goodeng Machine GD3500-L (S)


图片 3\

Рисунок 3. Операционная кабина буровой установки Goodeng Machine GD3500-L (S)


图片 4

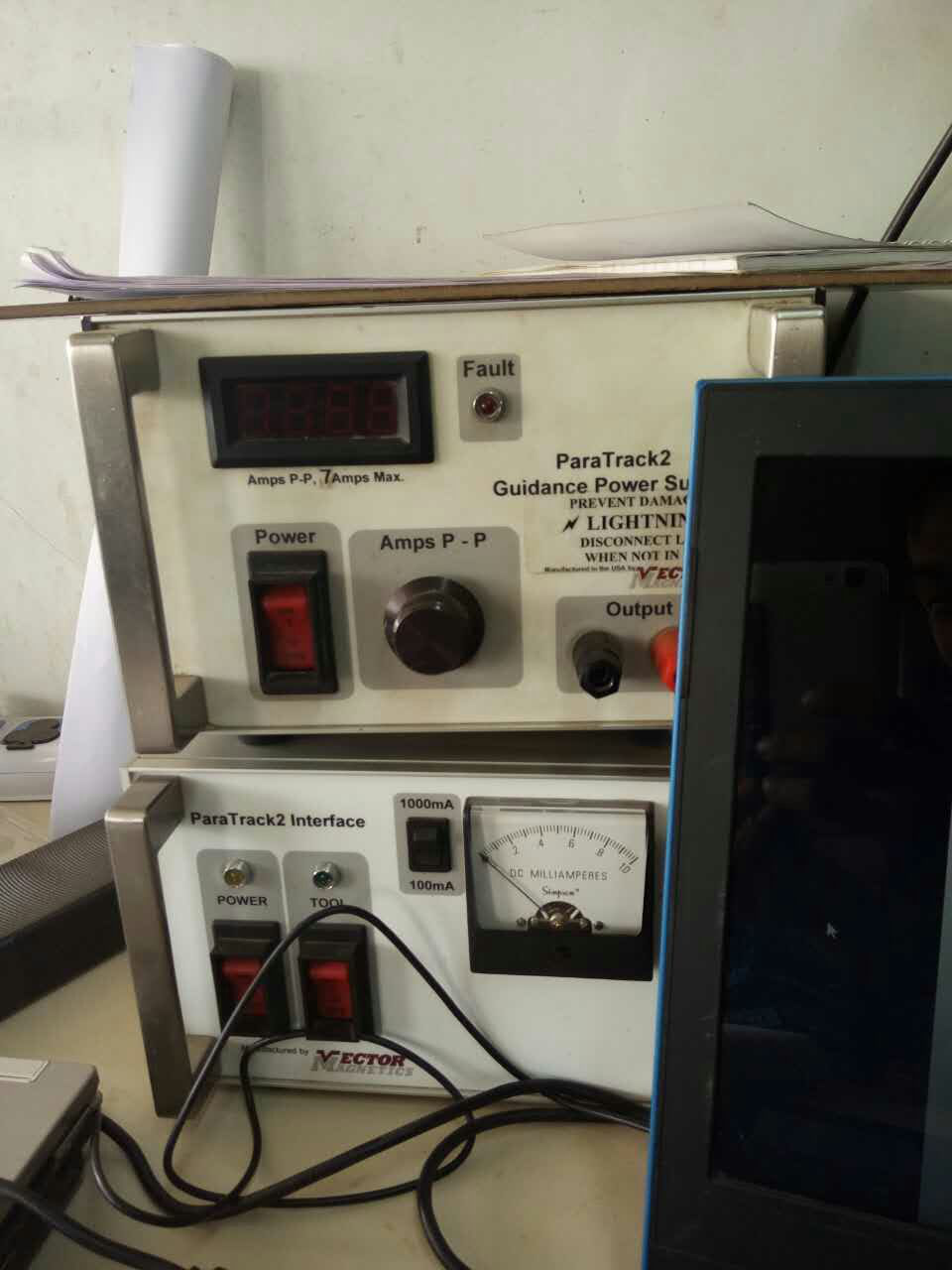

Рисунок 4. Система локации США Paratrack2.

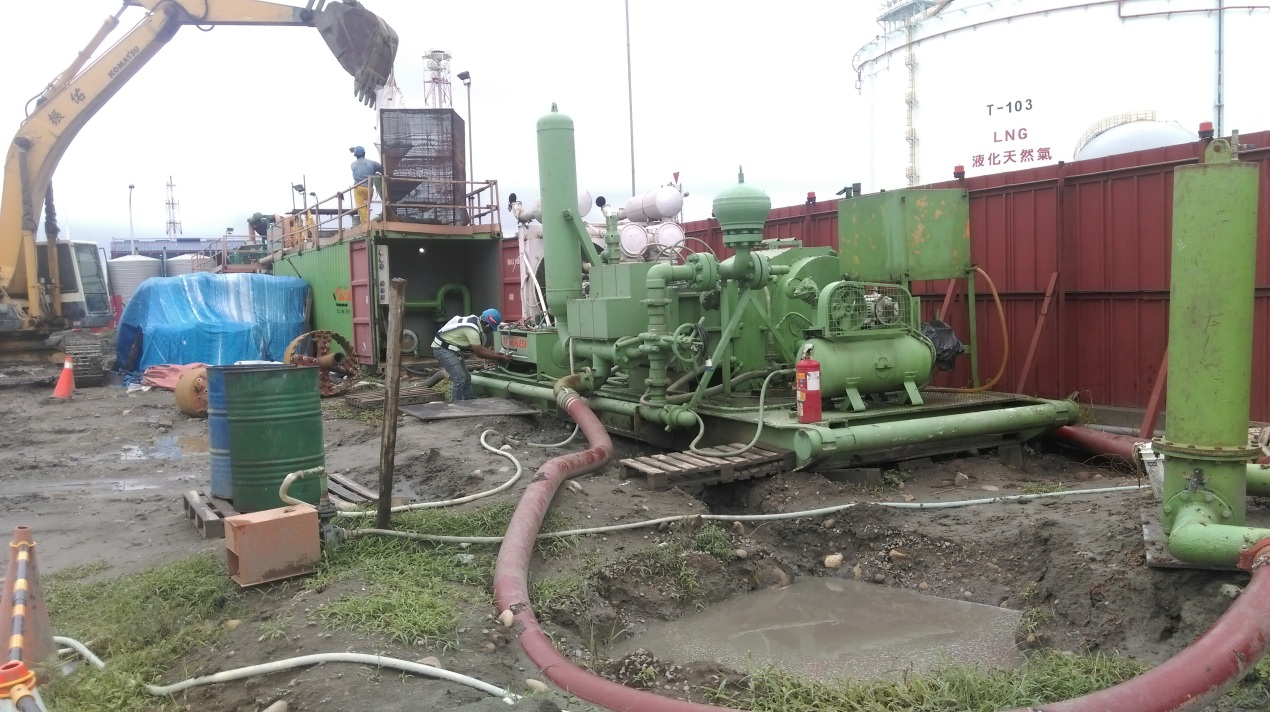

图片 5

Рисунок 5. Буровой насос Mitsubishi F500 Японии (2000 л / мин)


3、Гарантия на технику

Предотвращение рисков: Использовать геомагнитную направляющую ParaTrack 2, улучшите точность определения местоположения, обратите внимание на гарантию техники бурового раствора, увеличьте поступление бурового раствора, избегайте обрушения скважины, беспрепятственный процесс соединения, постарайтесь максимально сократить период строительства.

Трехуровневое развертывание: 24 дюйма (Ø610 мм), 30 дюймов (Ø610 мм), 42 дюйма (Ø1067 мм), трехуровневое развертывание.

Вытягивание трубы: Использовать 36 дюймов (Ø915мм)ковш развертки отвести назад.

4、Процесс строительства:

Отслеживание: 5 дней, скорость отслеживания: 1 шт. Буровая штанга / 15 мин, смещение бурового раствора 600 л / мин, крутящий момент 9-13 МПа, двухтактная сила: 5-9 МПа.

Расширение первого уровня: 24 дюйма(Ø610мм)бочкообразный расширитель, илистый мелкий песок и тонкий слой глины 1 шт. буровая штанга / 10 мин, смещение бурового раствора 800 л / мин, крутящий момент 12-16 МПа, тяговое усилие 10-15 МПа.

Расширение второго уровня: 30 дюймов(Ø762 мм)бочкообразный расширитель, илистый мелкий песок и тонкий слой глины, слой быстрого песка 1 шт. буровая штанга / 20 мин, смещение бурового раствора 1000 л / мин, крутящий момент 15-20 МПа, тяговое усилие 15-18 МПа.

Трехуровневое развертывание: 30 дюймов(Ø 762 мм)расширение ствола + 42 дюйма(1067мм)фрезерный расширитель, слой быстрого песка 1 шт. буровая штанга / 20 мин, смещение бурового раствора 1500 л / мин, крутящий момент 15-23 МПа, посередине, макс. крутящий момент достигает 30-35 МПа, тяговое усилие 16-20 МПа.

Очистка отверстий: 40 дюймов(Ø 1016мм)бочкообразный расширитель, илистый мелкий песок и тонкий слой глины, слой быстрого песка 1 шт. буровая штанга / 20 мин, смещение бурового раствора 1500 л / мин, крутящий момент 10-15 МПа, тяговое усилие 12-16 МПа.

Вытягивание трубы: Использовать ковш-труборезную машину с ковшом диаметром 36 дюймов (Ø915 мм), 11 июня 2016 г., 9:30, начало вытягивания трубы, усилие отвода 12 МПа, крутящий момент 18 МПа, скорость отвода 3 м / мин, вытеснение бурового раствора 1800 л / Мин., В процессе оттягивания назад сила отвода и крутящий момент держатся в пределах от 12-20 МПа до 18-23 МПа. 12 июня 2016 г., в 6:30, протяжка трубы прошла успешно, что длится 21 час.

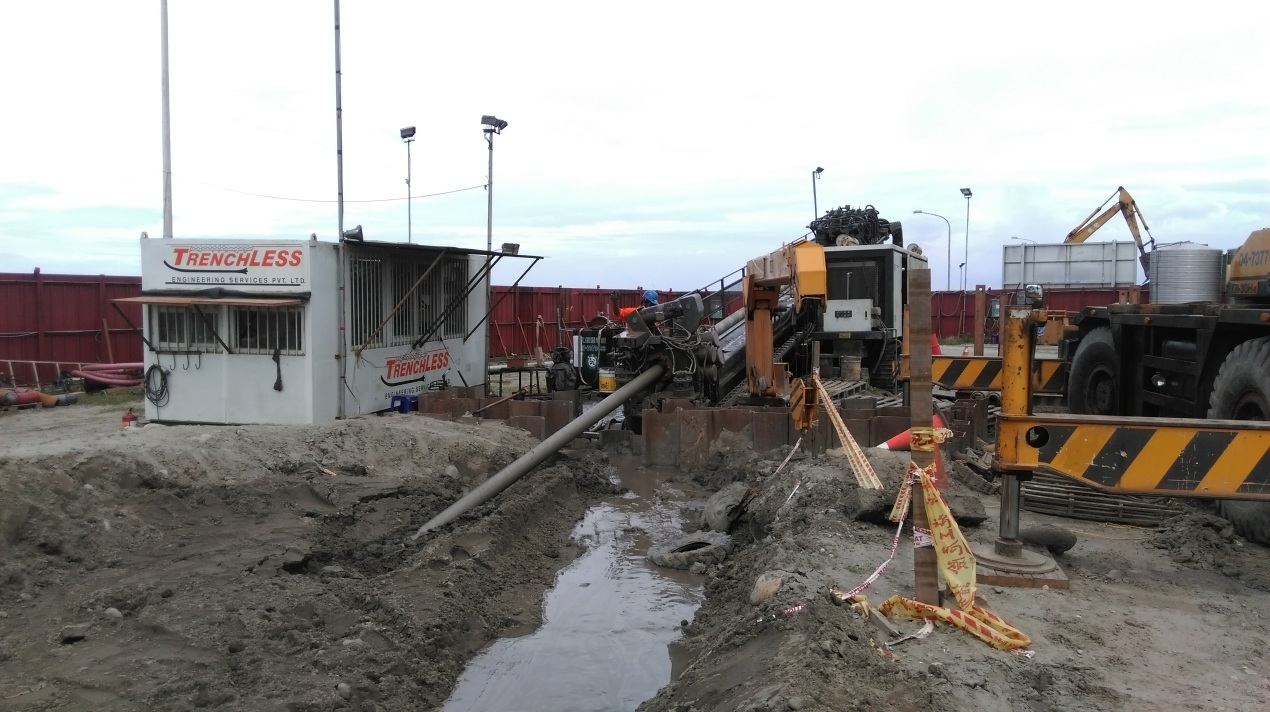

图片 6

Рисунок 6. Сайт проекта

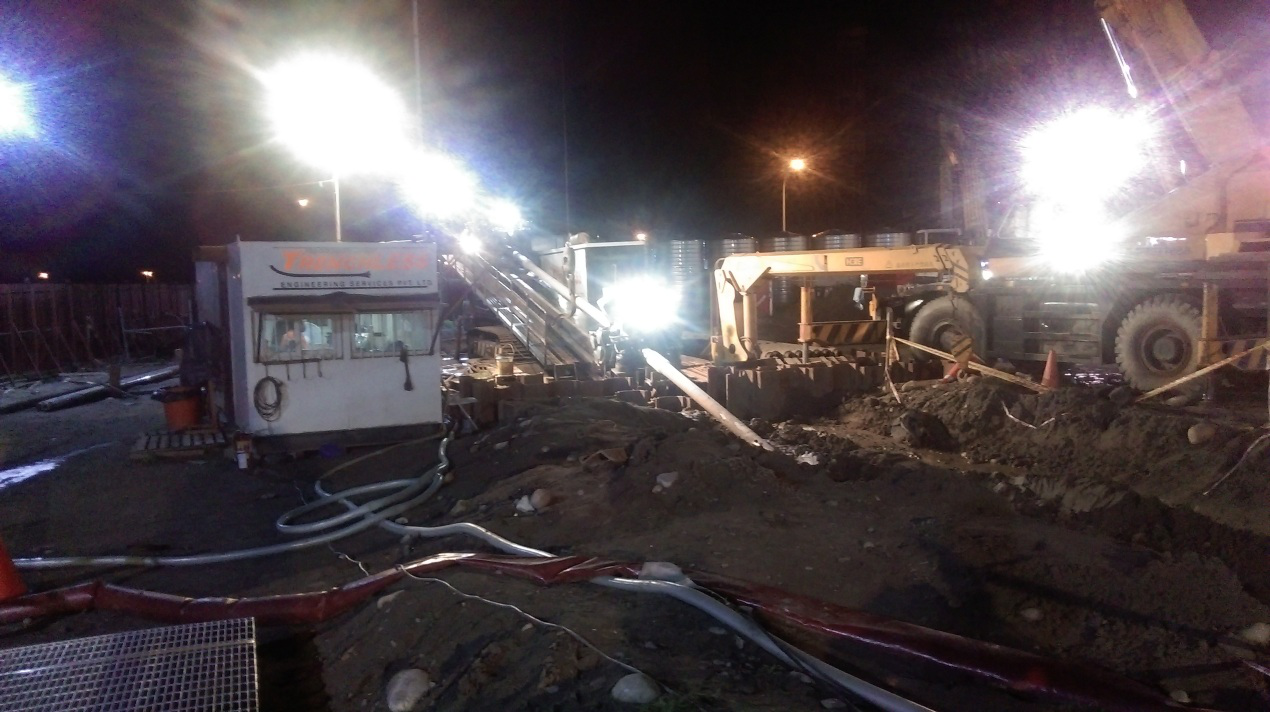

图片 7

Рисунок 7. Идёт отслеживание

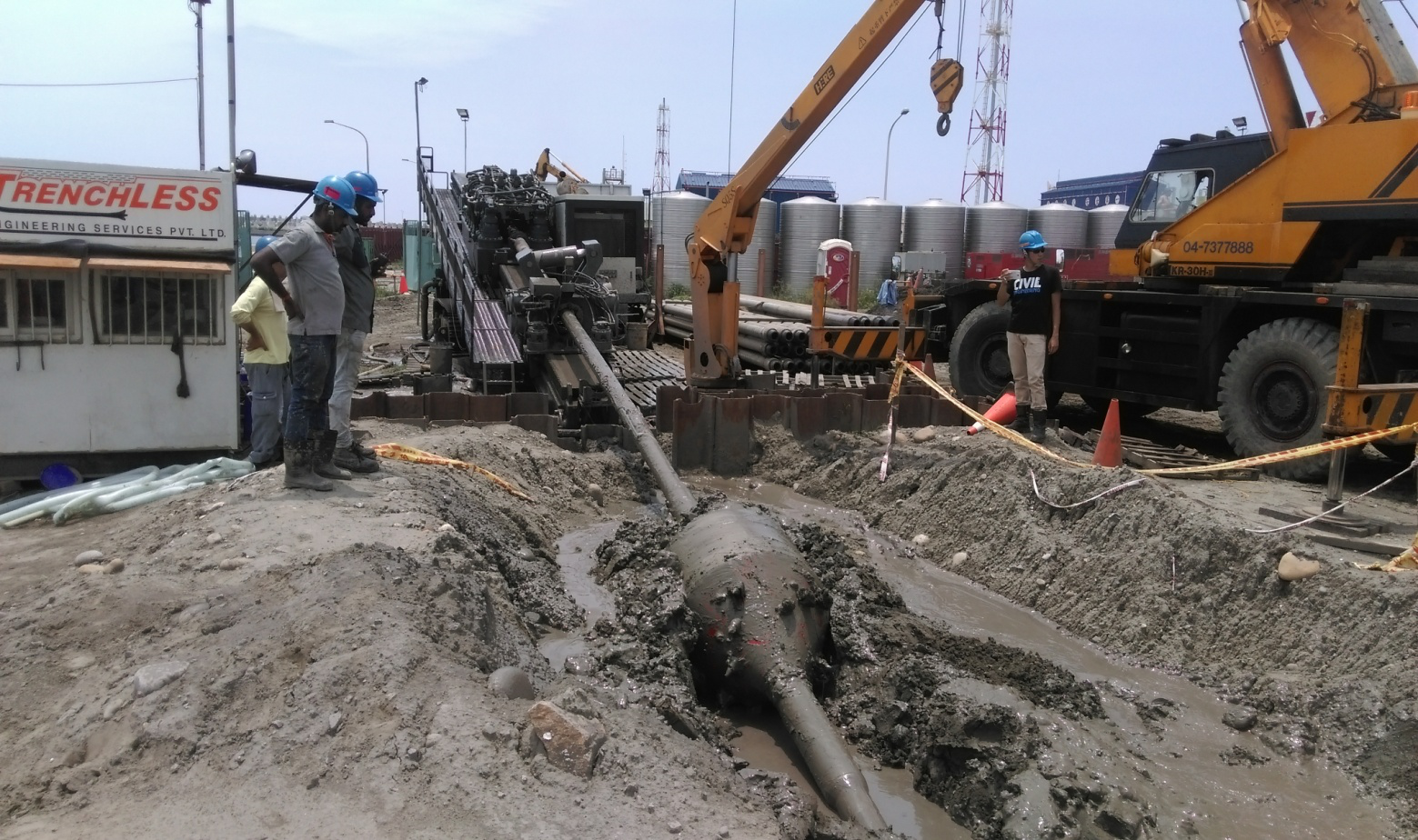

图片 8

Рисунок 8. Продолжается развертывание 30 дюймов (762 мм).


图片 9

Рисунок 9. Продолжается развертывание 42 дюймов (1067 мм).

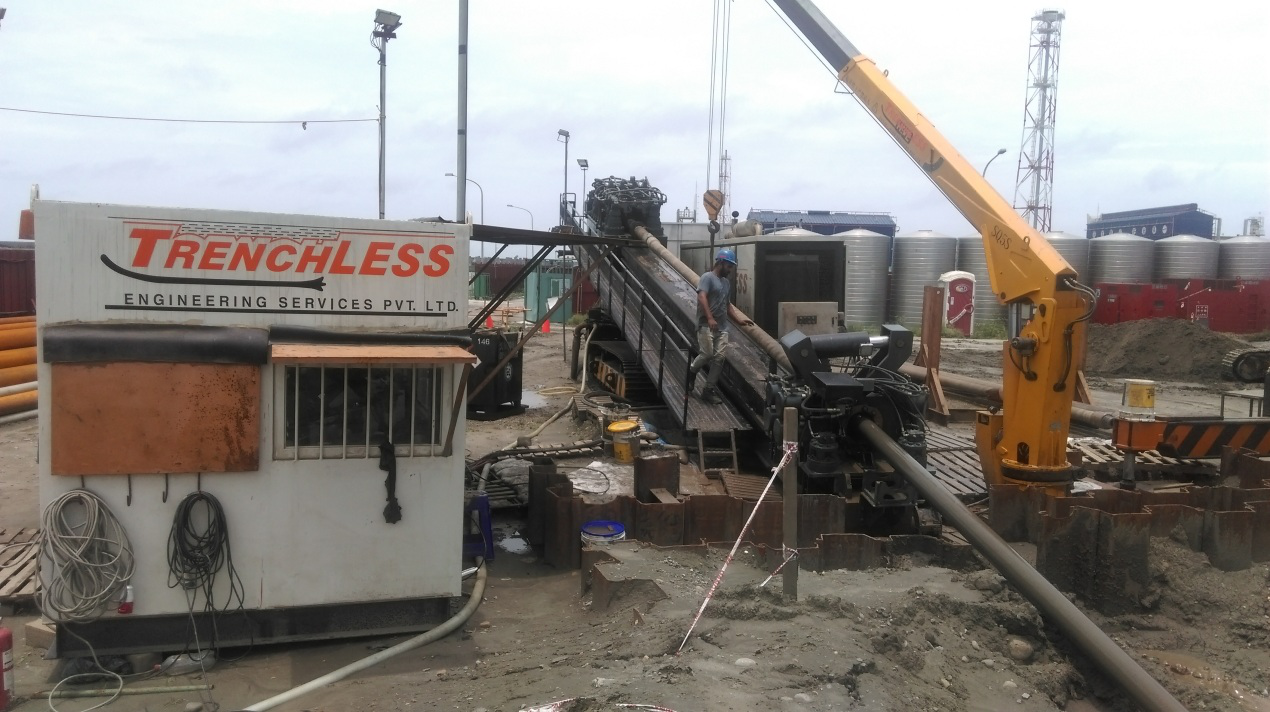

图片 10

Рисунок 10. Продолжается очистка 40-дюймового (1016 мм) отверстия.


5、Помощник по грязи

Количество бентонита: 800тонн.

Доля грязи: 4% нормального бентонита, 0,15% солеустойчивого вещества, повышающего клейкость, 0,15% смазки.

Параметры бурового раствора: вязкость по воронке Марша 55S-65S, кажущаяся вязкость 26 МПа.с, пластическая вязкость 12 МПа.сдоходность 8 МПа.

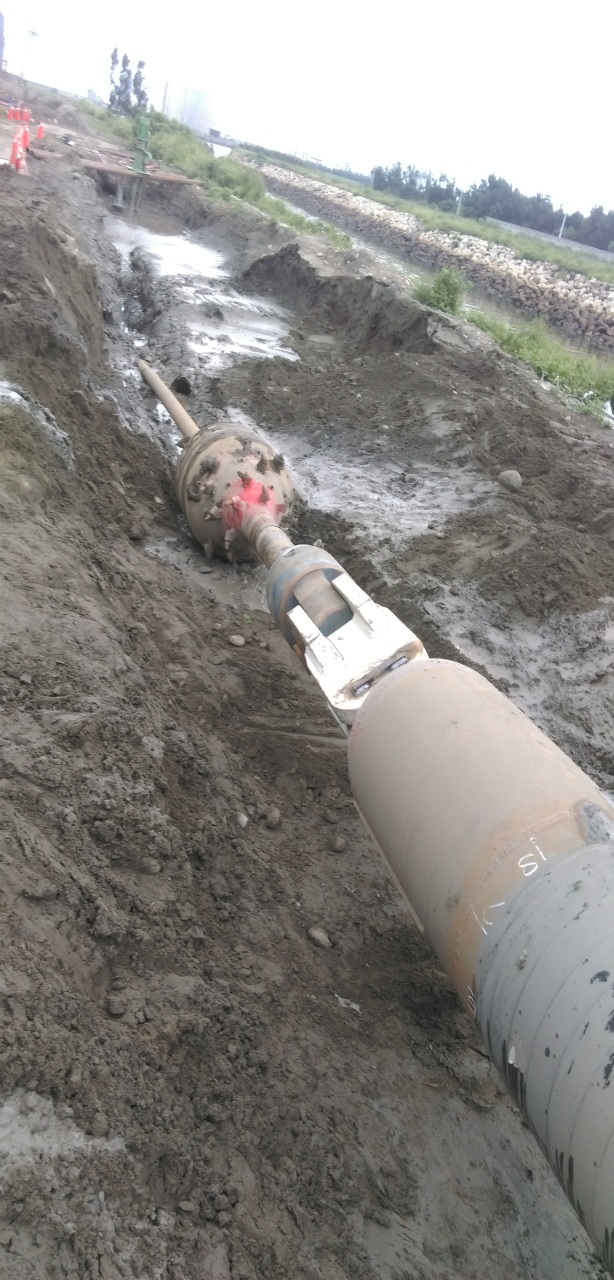

                          图片 11-1图片 11-2

Рисунок 11. Подготовьтесь к вытягиванию трубы.

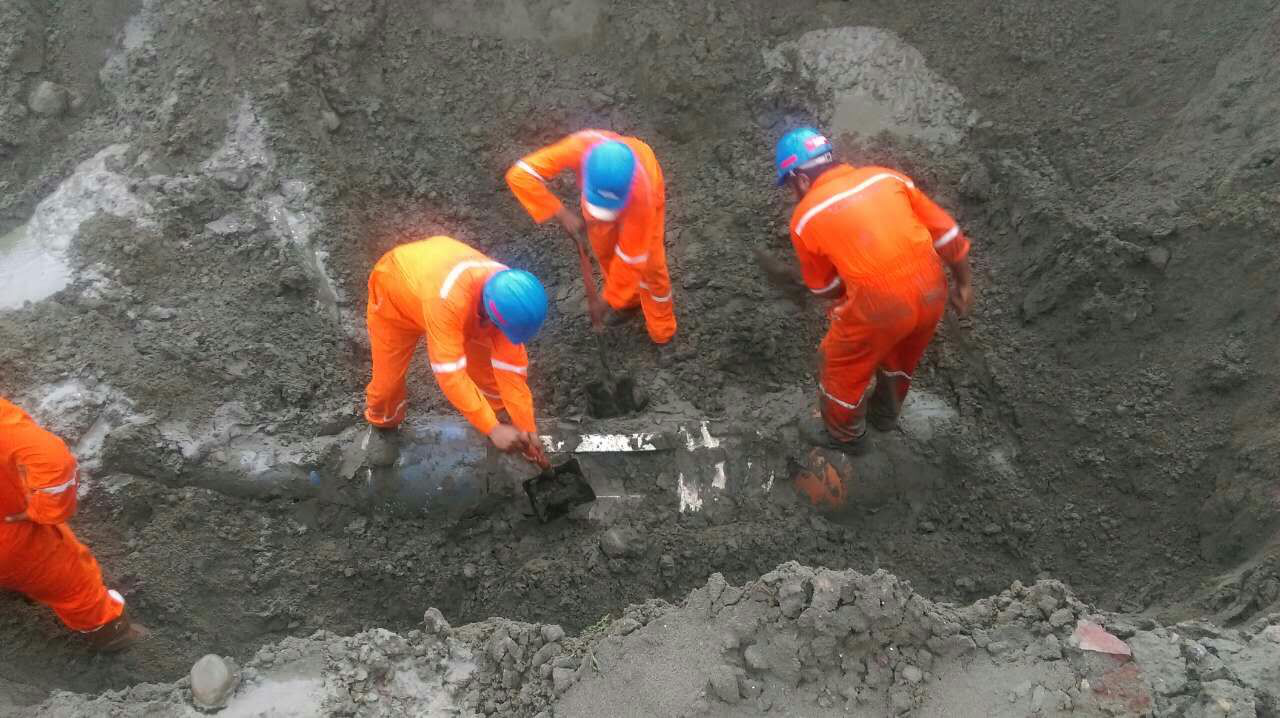

图片 12

Рисунок 12. Начинается вытягивание трубы.

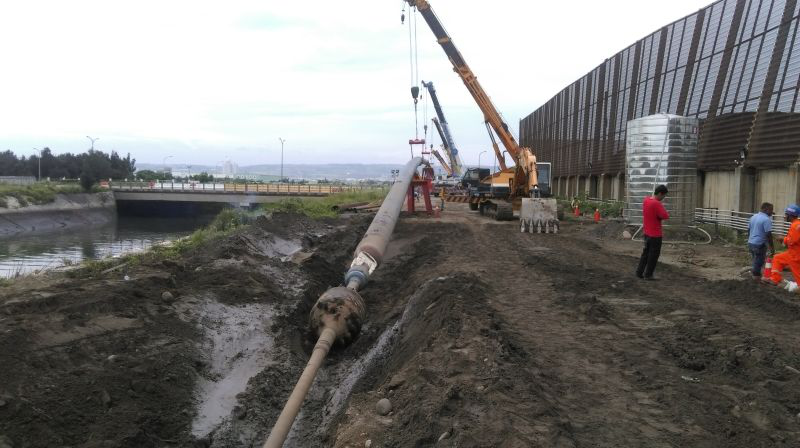

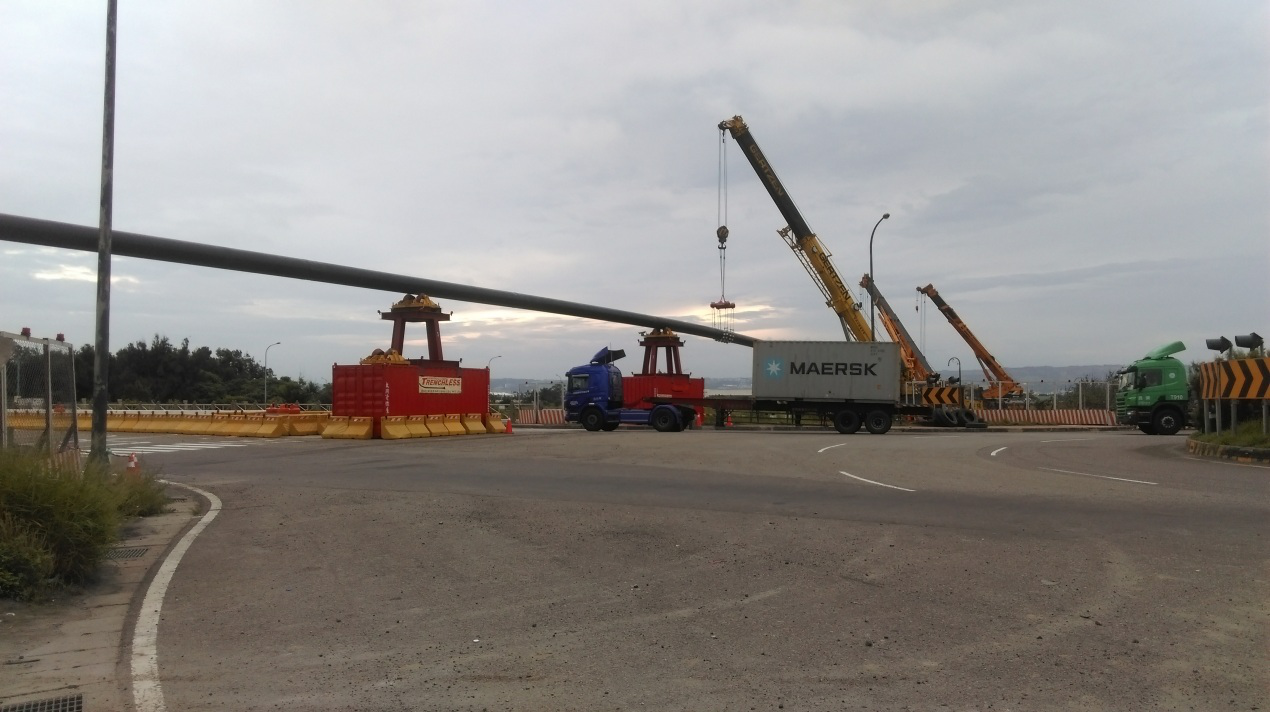

图片 13

Рисунок 13. Продолжается вытягивание трубы.


图片 14

Рисунок 14. Вытащить трубу удалось - момент отрыва от земли.


图片 15

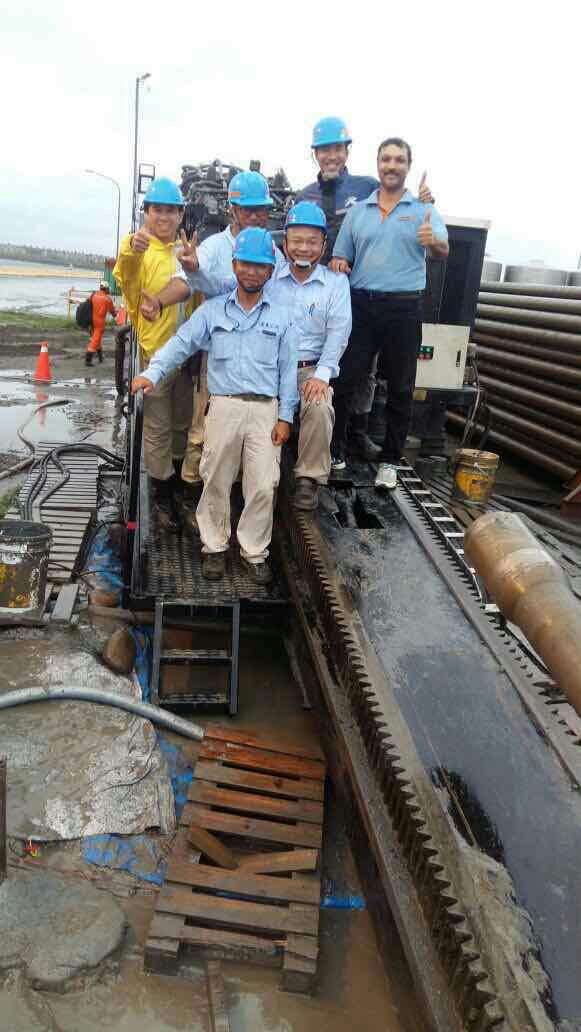

Рисунок 15. Строительное подразделение собственника принимает шт. с буровой установкой.


6Резюме проекта

В процессе работы с заиленным мелким песком с тонким слоем глины, частичной засыпкой щебня, использование бурового раствора очень важно, сильная сжимаемость пласта может сократить время расширения, а непрерывность строительства очень важна.

Этот проект завершается установкой горизонтально-направленного бурения Goodeng GD3500-LS, которая представляет собой самый сложный проект бестраншейного трубопровода с самым большим расстоянием пересечения среди труб такого же диаметра на Тайване, устанавливает стандарт для сложных пластов, пересечение больших расстояний, закладывает прочную основу для материковая машина hdd на рынок Тайваня.
