Установка ГНБ GD3500-LS в проекте газового управления Индии (GALL) направленного перехода через реку Ямуна со стальной трубой Φ915мм × 2000м

1、Резюме проекта

Этот проект для имиджа правительства Индии - проект газопровода из западной Индии в Нью-Дели.，В основном пересекает реку Ямуна в штате УП, Индия, материал трубы - стальная труба диаметром 915 мм и длиной пересечения 2000 метров.

Владелец проекта: Gas Authority of India.Ltd (GALL).

Строительная партия: TRENCHLESS ENGINEERING SERVICES PVT LTD.

Характеристики проекта: Подтвержденный официальным лицом проект направленного перехода реки Ямуна стальная труба Φ915мм×2000м, которые обновляют национальный рекорд Индии по буровой установке 350Т, длина пересечения.

Почвенные условия: За счет образования речного ила, слоя мягкого песка и т. д.

Условия местности: Перепад высот около 15 метров, потребность через противопаводковые дамбы и реки, глубина реки 6 метров, ширина реки около 200 метров.

Задача проекта: Речной ил и слой зыбучих песков затрудняют формирование пилота, а вес трубы превышает 800 т. Таким образом, кронштейн шкива будет использоваться в процессе строительства для уменьшения трения трубопровода о землю.

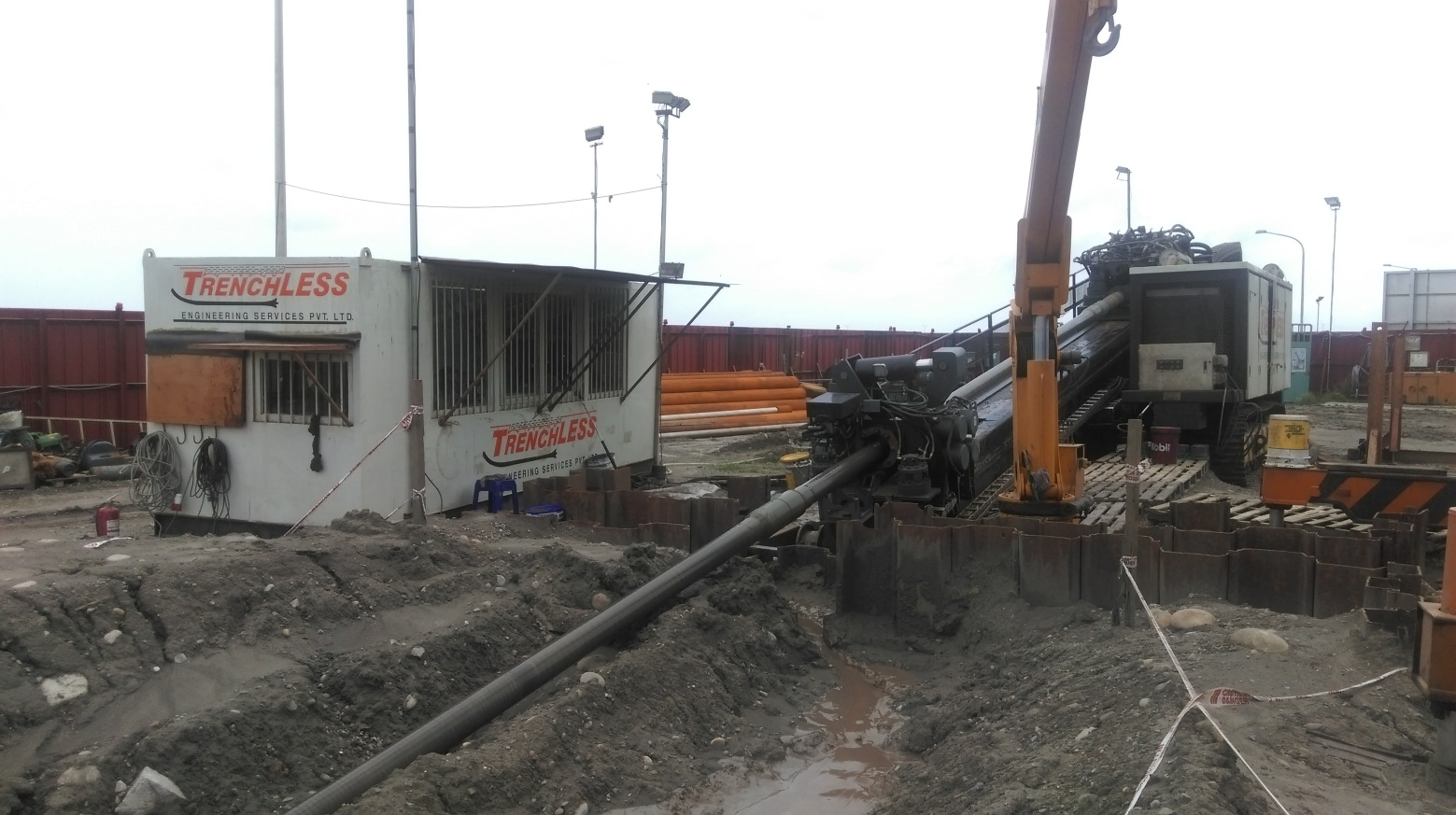

Рисунок 1. Сверло GD3500-L (S) от Goodeng Machine, Китай

2、Строительное оборудование

Установка для горизонтально-направленного бурения используется GD3500-L (S) от Goodeng Machine, Китай, а в направляющем устройстве используется прибор для магнитной ориентации ParaTrack2 из Америки, а в буровом насосе используется F500 (2000 л / мин) от Mitsubishi Японии.

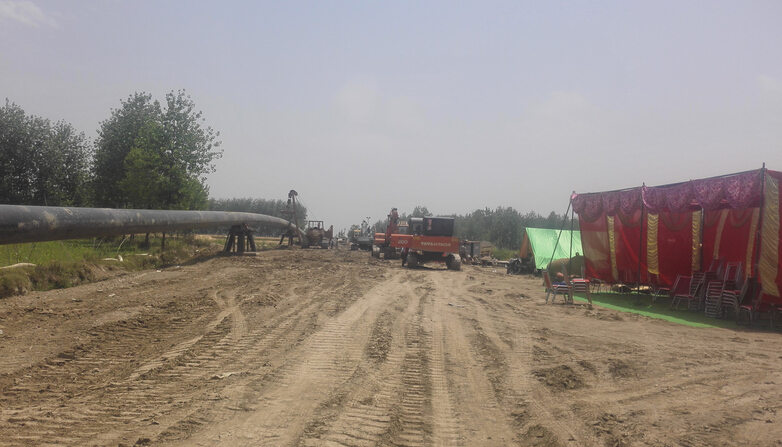

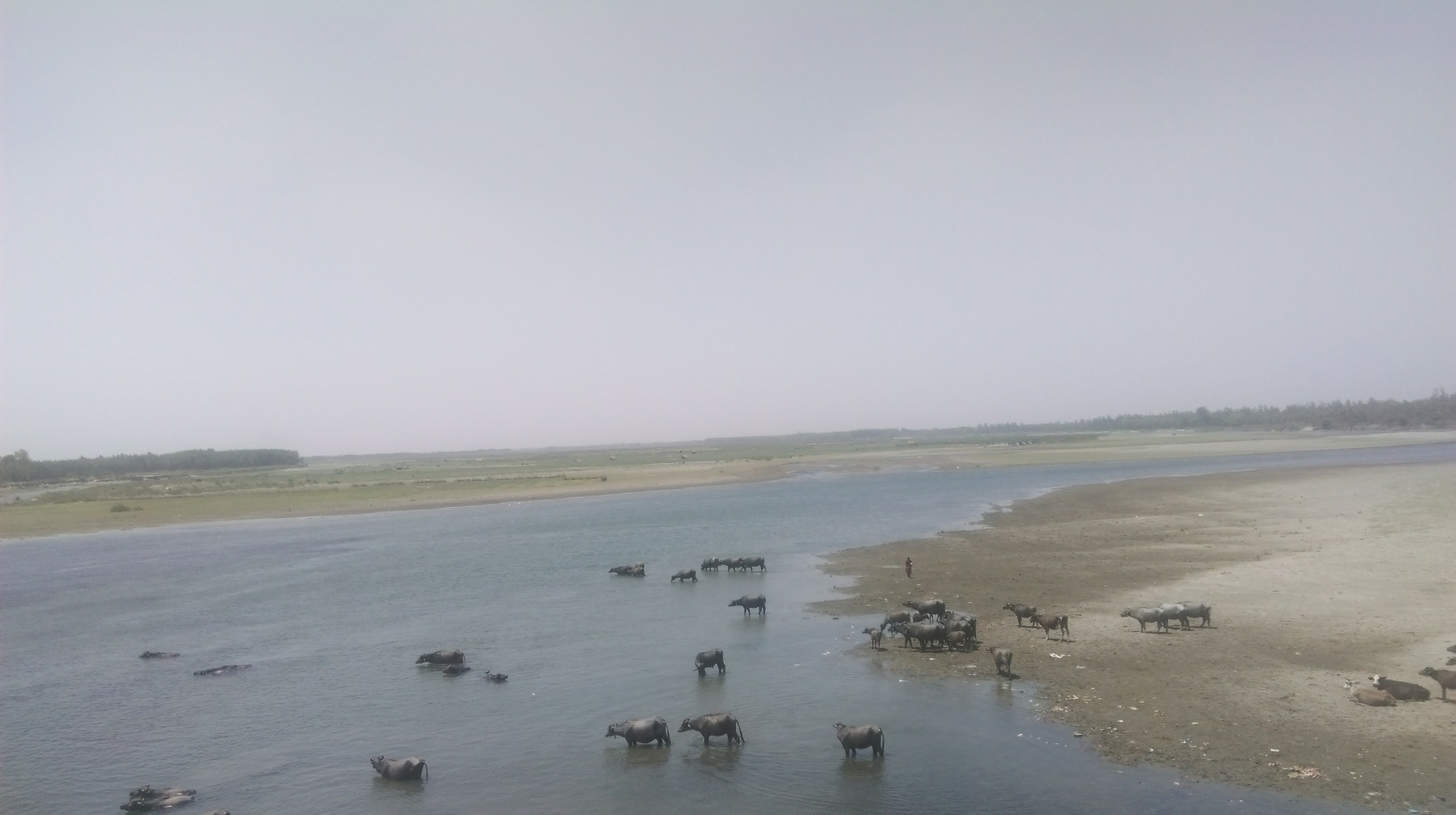

Рисунок 2. (Река Ямуна)

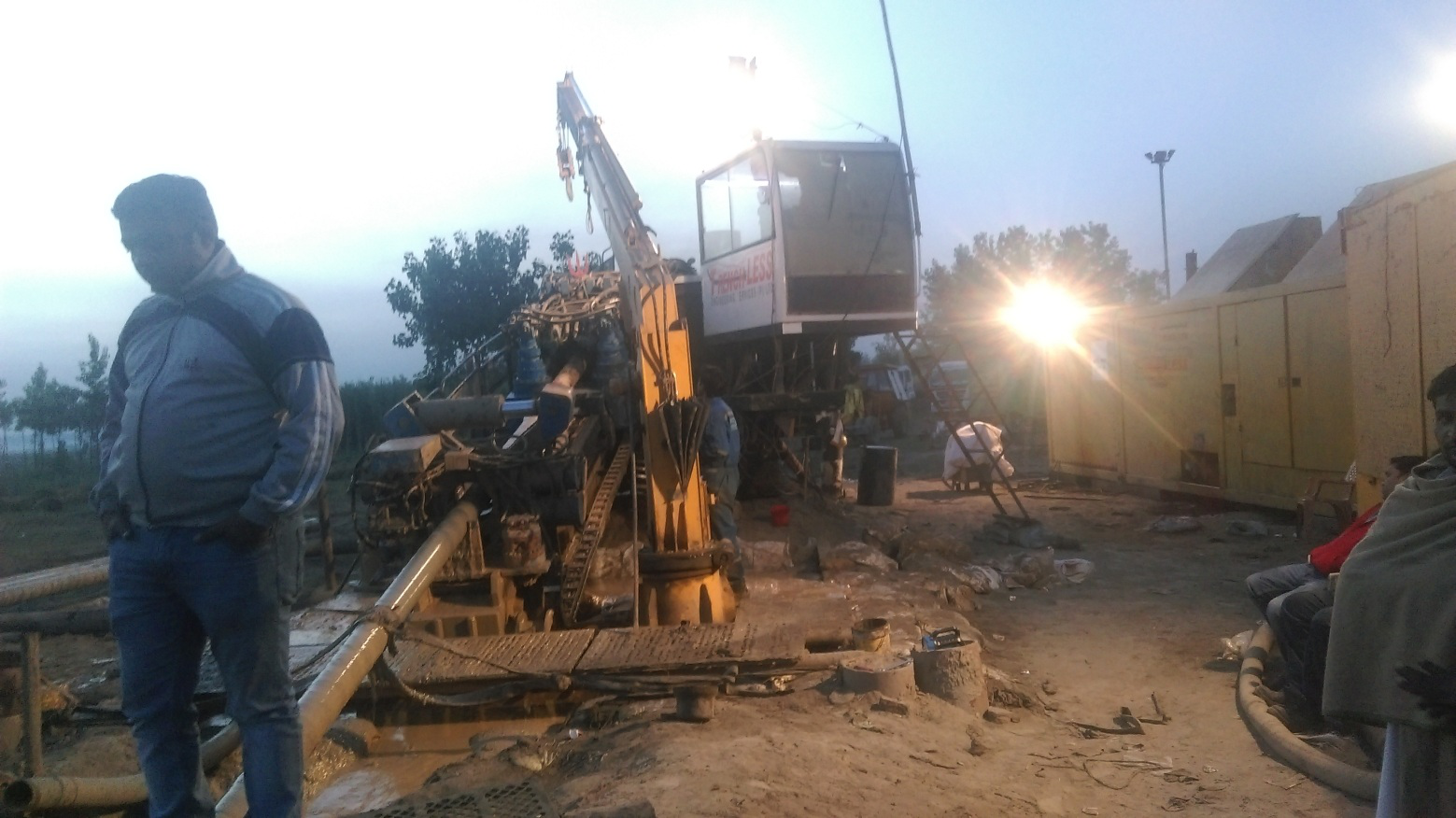

 Рисунок 3.GD3500-L (S) Сверление от Goodeng Machine, Китай

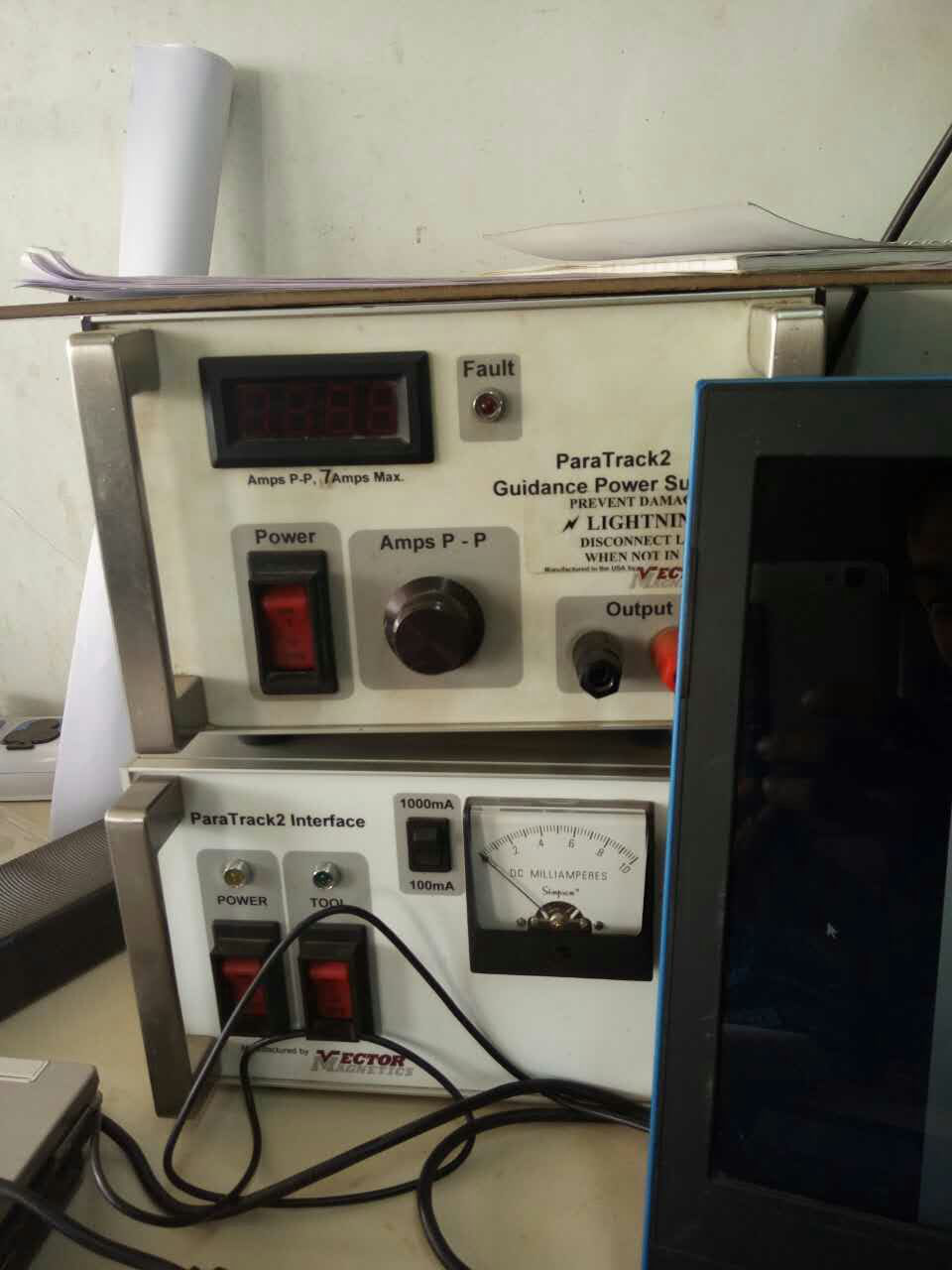

Картинка 4. ParaTrack2 Инструмент магнитной ориентации из Америки

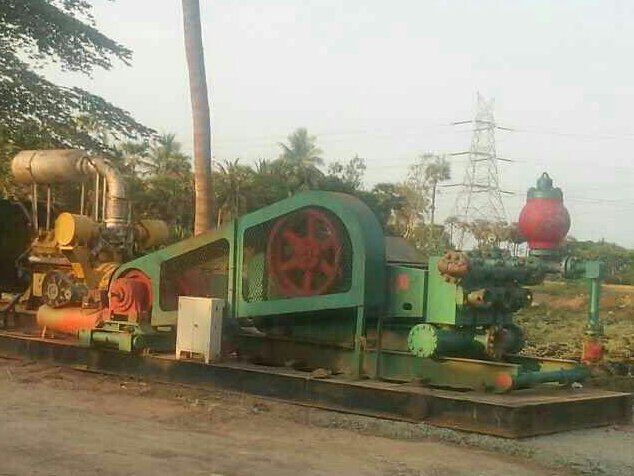

Рисунок 5. Буровой насос F500 (2000 л / мин) от Mitsubishi Японии

3、Гарантия технологий ：

Применяет плавный процесс для сокращения периода строительства, и использовать инструмент магнитной ориентации ParaTrack2.

Уровень 4: 20 дюймов (500 мм), 36 дюймов (915 мм), 42 дюйма (1067 мм), 48 дюймов (1219 мм).

Вытяжная трубка: Использование бочкового расширителя 1066 мм (42 дюйма) для отвода назад.

4、Строительный процесс

Направляющие отверстия: Шесть дней, Направляющая скорость 1 шт. / 15 мин., Максимальный расход бурового насоса: 600 л / мин, Крутящий момент: 10-15 МПа, Толкающее усилие: 5-7 МПа.

Уровень развертывания 1: 20 дюймов (500 мм) режущий расширитель, речной или скорость слоя зыбучих песков: 1 стержень / 20 мин, расход бурового насоса: 800 л / мин, крутящий момент: 15-18 МПа, тяговое усилие: 6-10 МПа.

Уровень развертывания 1: режущий расширитель 36 дюймов (915 мм), скорость слоя речного ила и зыбучих песков: 1 стержень / 24 мин, расход бурового насоса: 1000 л / мин, крутящий момент: 17-22 МПа, тяговое усилие: 11-15 МПа.

Уровень развертывания 1: 20 дюймов (1067 мм) режущий расширитель, речной или скорость слоя зыбучих песков: 1 стержень / 29 мин, расход бурового насоса: 120 л / мин, крутящий момент: 19-25 МПа, тяговое усилие: 15-20 МПа.

Уровень развертывания 1: 20 дюймов (1219 мм) режущий расширитель, речной ил и скорость слоя зыбучих песков: 1 стержень / 35 мин, расход бурового насоса: 1500 л / мин, крутящий момент: 21-27 МПа, тяговое усилие: 18-23 МПа.

Очистка отверстия: 48 дюймов Очиститель ствола, скорость очистки: 1 шт. / 18 мин, поток бурового насоса: 1500-1800 л / мин, крутящий момент: 18-25 МПа, тяговое усилие: 15-23 МПа.

Вытяжная труба: выдвижной ящик для бочек 42 дюйма, Рисование началось вечером 19 апреля 2016 г., крутящий момент: 21 МПа, сила обратной тяги: 31 МПа, скорость вытяжки 3 / мин, расход бурового насоса: 1800 л / мин, сила обратного сопротивления и крутящий момент равны поддерживается между 19–28 МПа и 18–23 МПа соответственно. В апреле 2016 года 23 волочения трубы, которая длилась более 70 часов успешно.

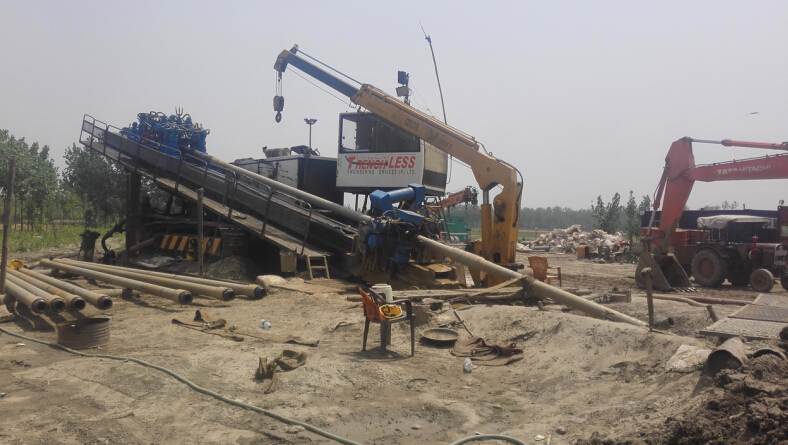

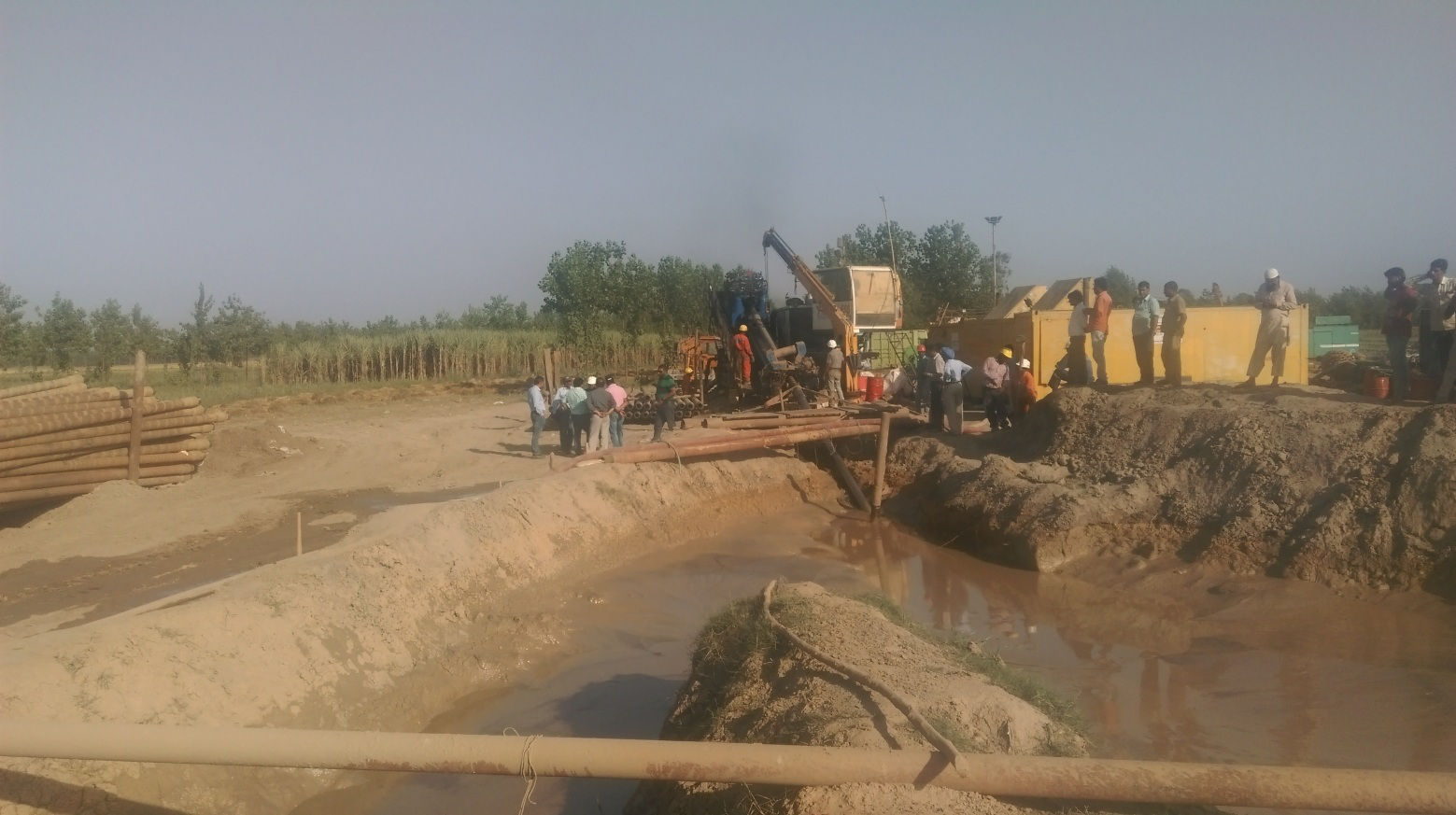

Рисунок 6. Сайт проекта Трекинг в стадии разработки

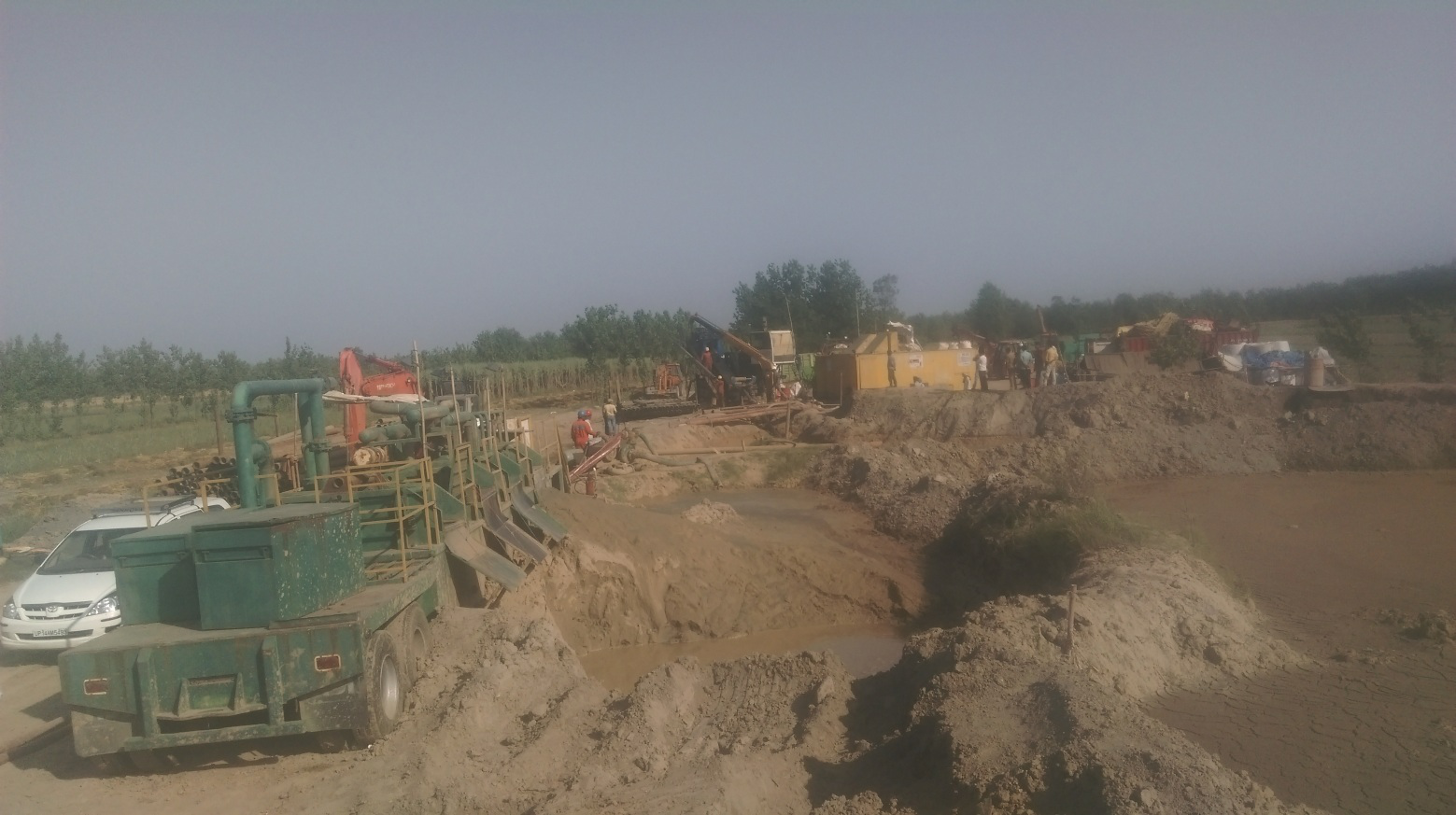

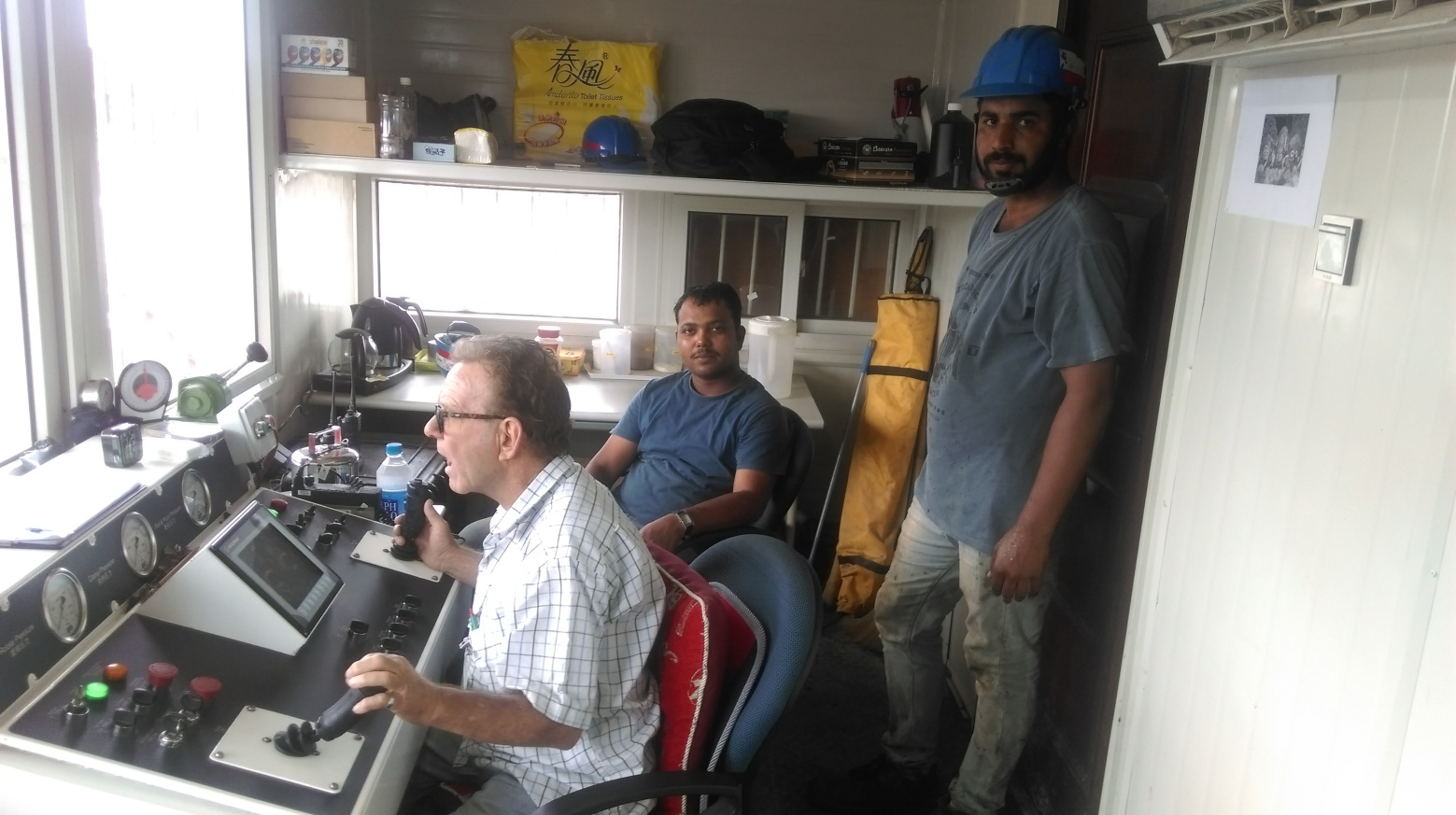

Рисунок 7. Отслеживание в стадии строительства

Рисунок 8. Развертка 36 дюймов (915 мм)

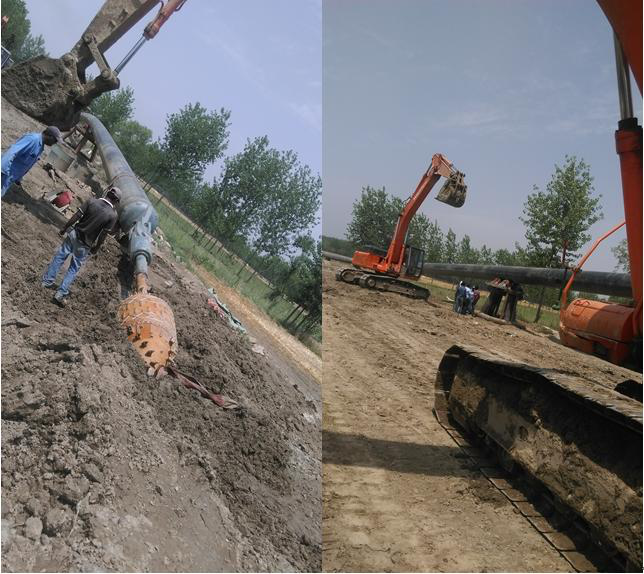

Рисунок 9. 48 дюймов (1219 мм) конструкция для пилотной очистки

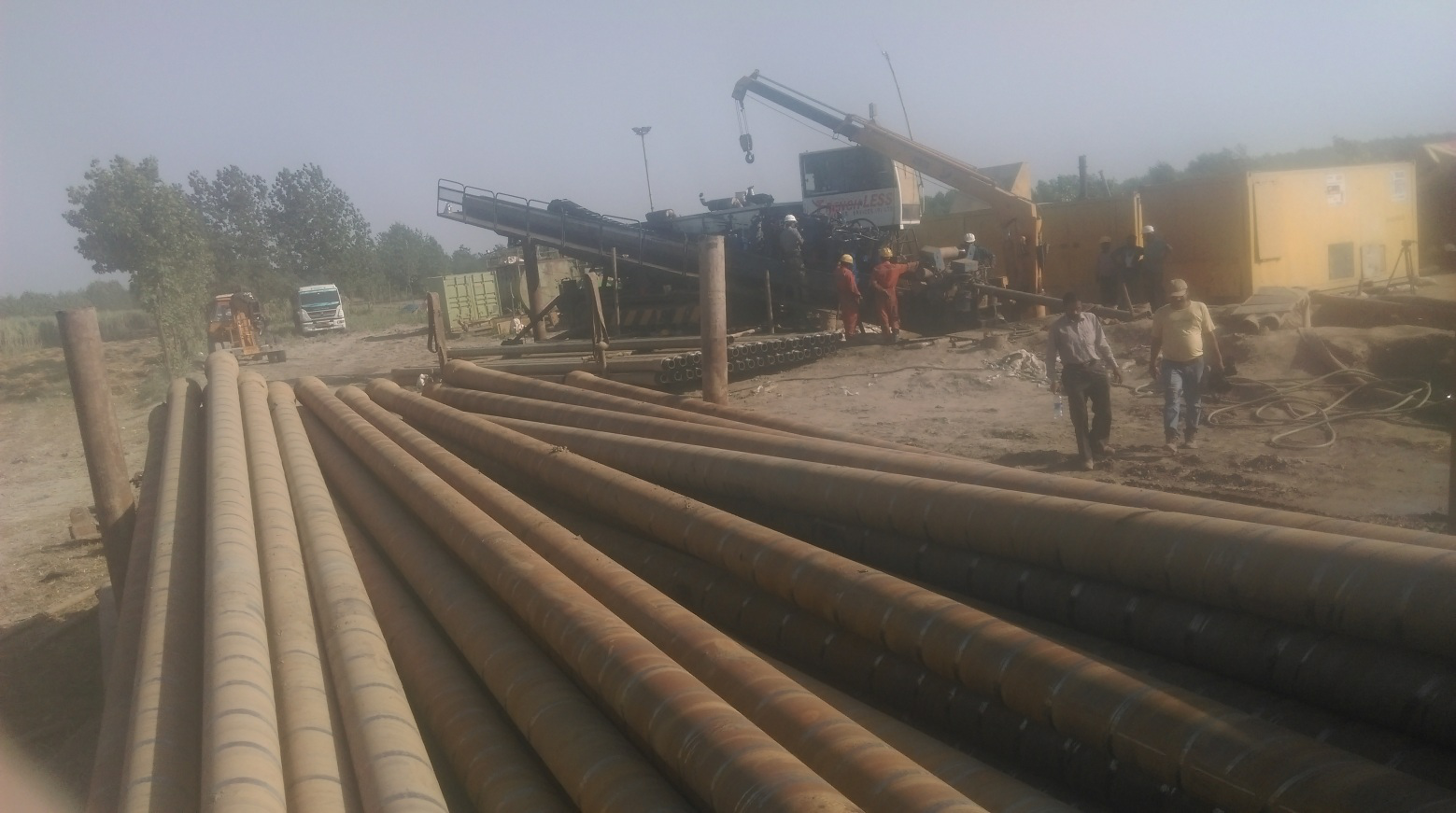

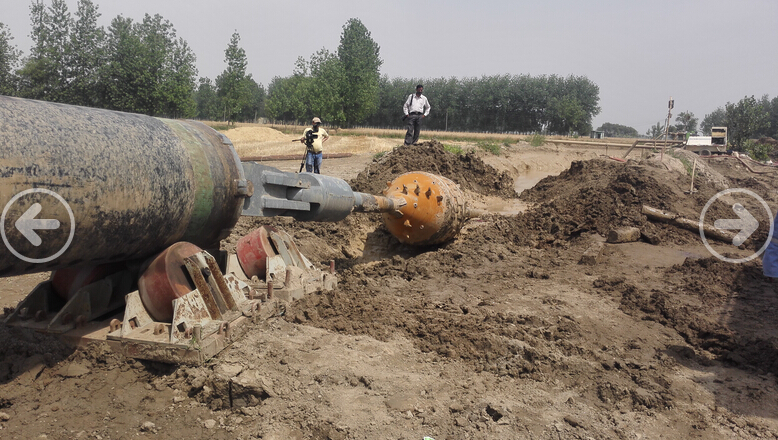

Рисунок 10. Подготовка к волочению трубки.

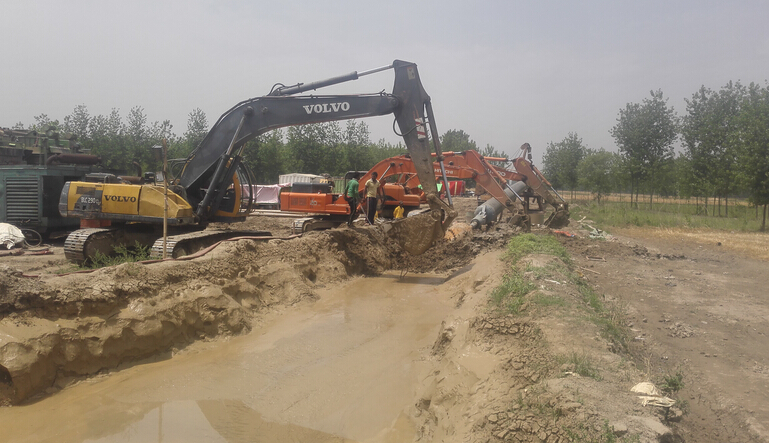

Рисунок 11. Подготовка перед вытягиванием трубы.

5、Вспомогательная грязь

Расход бентонита: 600 т

Пропорция суспензии: 4% обычного бентонита и 0,15% солевого клея, 0,15% смазки.

Параметры бурового раствора: вязкость по воронке Марша 55 с - 65 с, кажущаяся вязкость 26 МПа. S, пластическая вязкость 12 МПа., динамический сдвиг 8 МПа.

Рисунок 12. Начало вытягивания трубы.

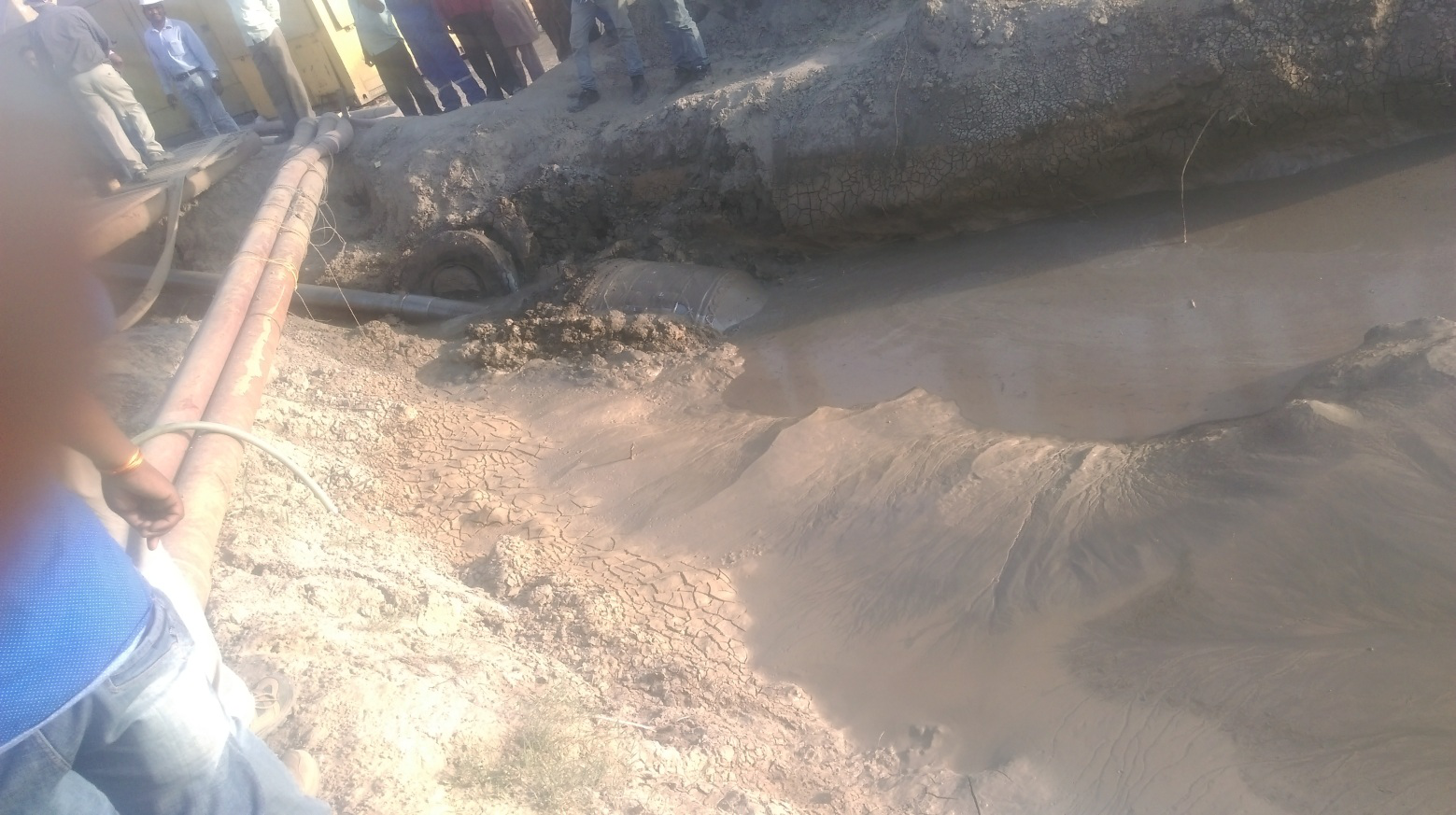

Рисунок 13. Выполняется протягивание трубы

Рисунок 14. Выполняется протягивание трубы

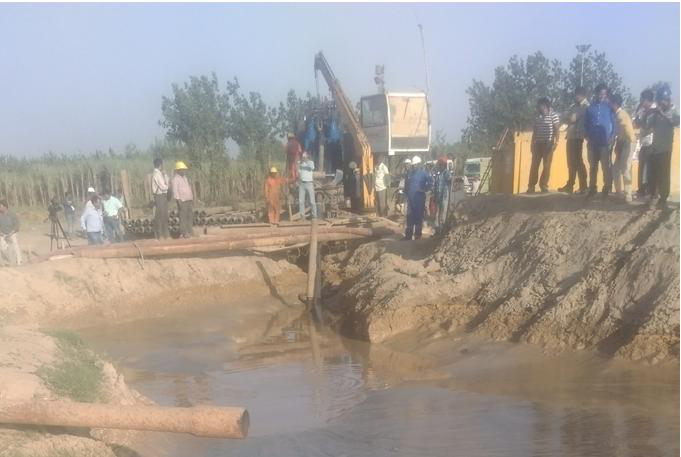

Рисунок 15. Репортеры с нетерпением ждут

Рисунок 16.Вытягивание трубы завершено - великий момент

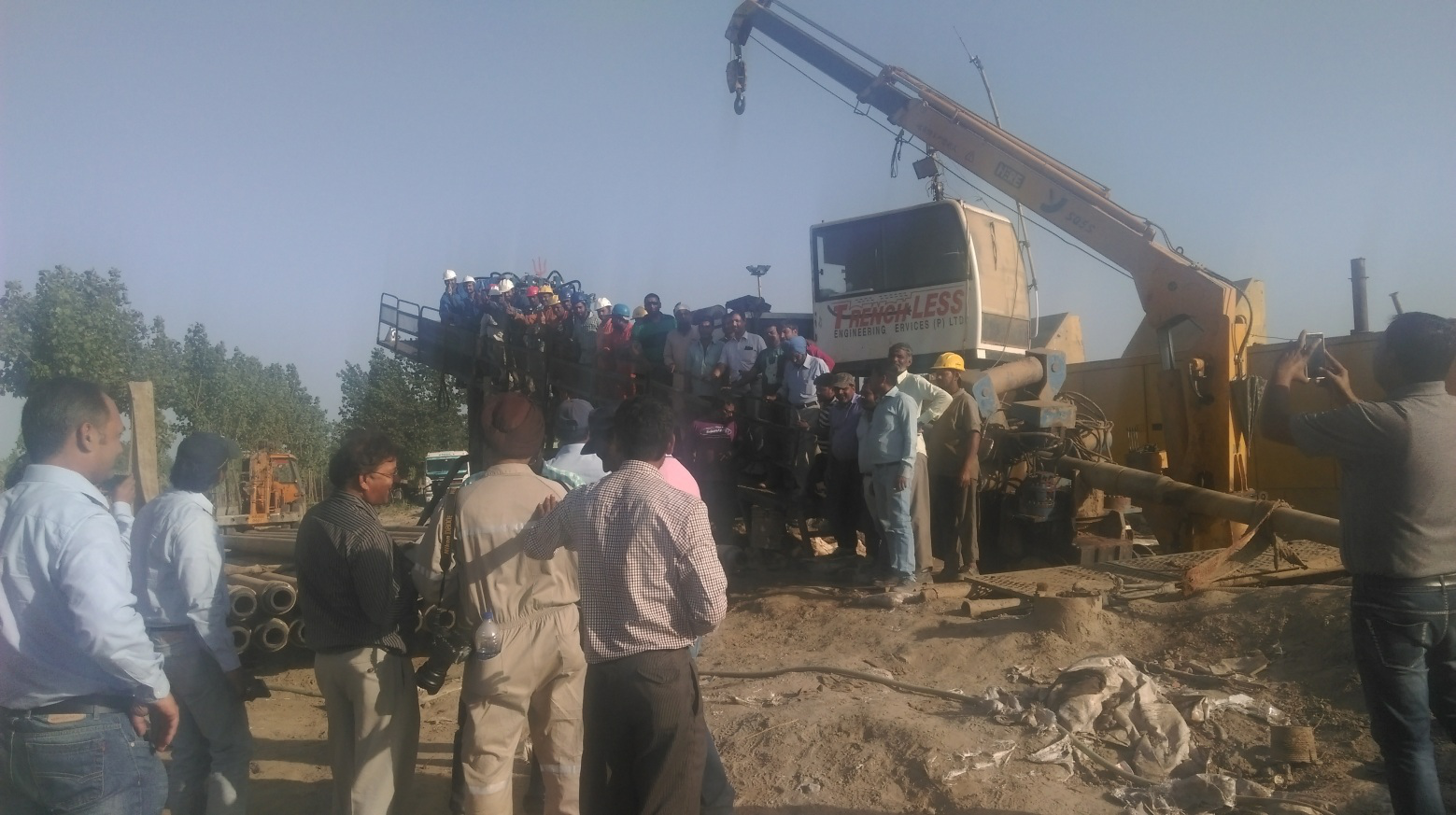

Картинка 17：Сцена аплодирует, пытается сфотографировать с помощью буровой установки

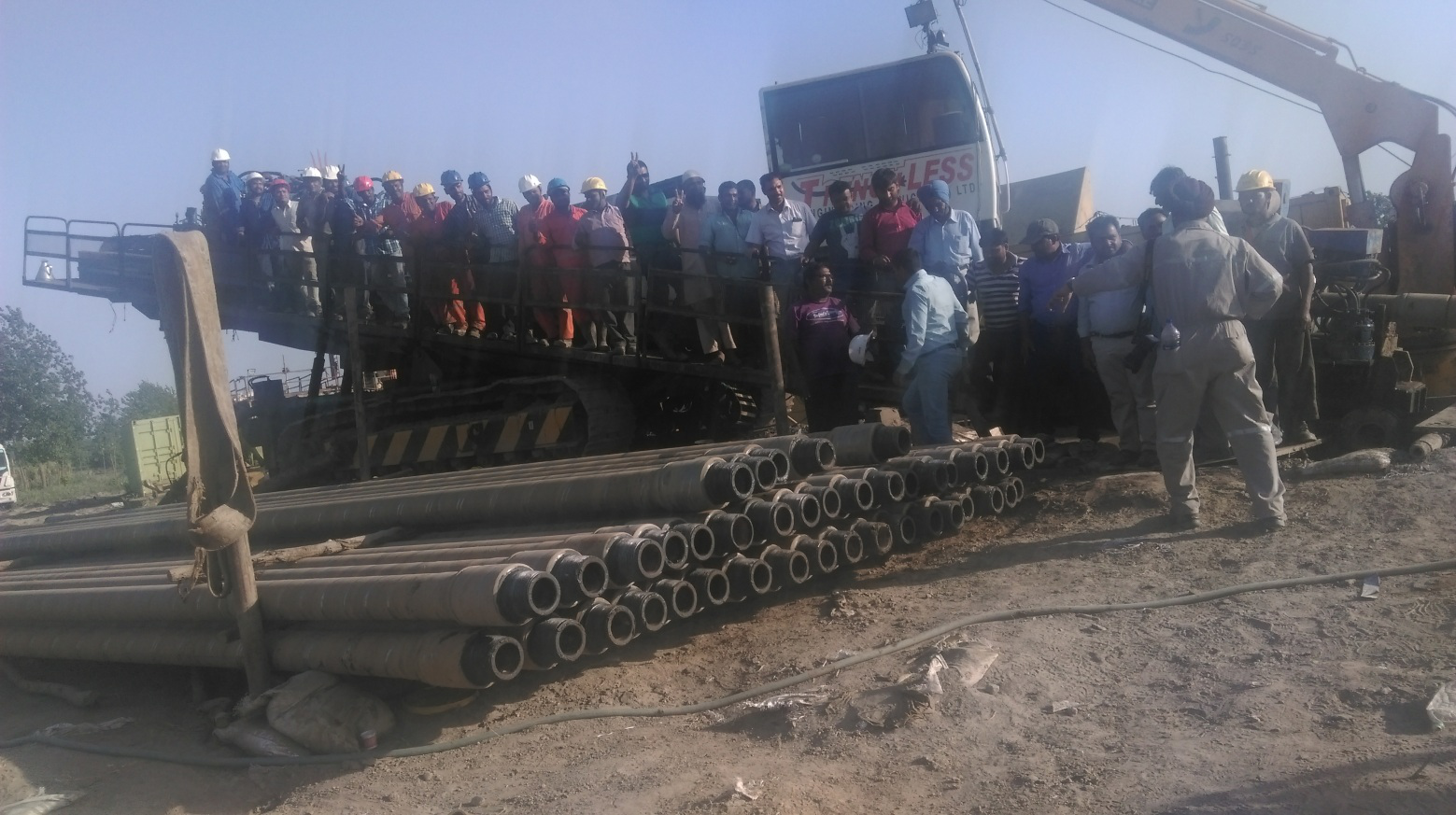

Рисунок 18. Родился собственник, строительная партия, репортеры и другие обычные свидетели "самой Индии".

6、Выводы проекта

Очень важно использовать бентонит при строительстве в местах образования речного ила, слоя плывунов. Такая сильная сжимаемость слоев должна сократить время расширения. Также очень важна непрерывность конструкции. Рабочее состояние длинной траектории ствола скважины - это угол к оси трубы, направляющая канавка эффективно решает трудность в стволе скважины и является эффективным методом подачи груза.

Проект был осуществлен компанией «Goodeng Machine» GD3500 -L (S) горизонтально-направленного бурения, Индия, в последние годы с диаметром конструкции наиболее сложной задачей, пересекая самое большое расстояние работ по бестраншейной прокладке трубопровода. И снова установите модель для сложной среды, направленного пересечения на большие расстояния. Также был заложен прочный фундамент для выхода китайской крупномасштабной установки горизонтально-направленного бурения на рынок Индии.
