Новая Goodeng GS5000-L помогает Henan Jiangchang Petroleum Corporation успешно завершить горизонтально направленное бурение на стальных трубах CNOOC East Guangdong Ф914 мм * 1400 м

Просмотры:6     Автор:Pедактор сайта     Время публикации: 2019-10-01      Происхождение:Работает

1. Строительный профиль
Название проекта: Дочерний проект СПГ Трубопровод наклонно-направленного бурения Фаза II
Владелец / подразделение разработки : CNOOC Eastern Guangdong Liquefied Natural Gas Co., Ltd
Строительная единица: Henan Jinchang Petrochemical Construction Co., Ltd
Персонажи проекта: Река Жунцзян Ф914мм * 1400м природный газ проект перехода трубопровода (стальной трубы), еще раз завершите достижение перехода через реки крупными сериями горизонтально направленного сверлильный (ГНБ) станок.
Геологические условия: Точка входа и точка выхода из глины, большая часть пересекающих пластов состоит из ила и песка.
Трудности проекта: Геологические условия ниже реки сложные, слишком много щелей и зыбучих песков, их трудно разобрать.

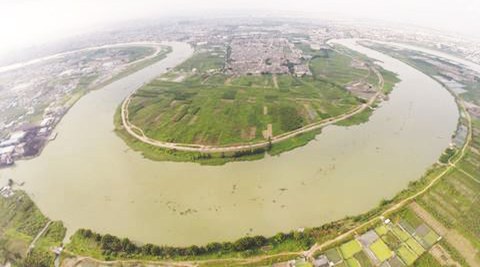

75b630e80b07c2eebdb61fa9c8d92be

Рис. 1 : Топография реки Жунцзян


2.Строительное оборудование

"Goodeng mechine" GS5000-L HDD, "Goodeng mechine" буровой насос GN2500, локатор "American ParaTrack2" и т. д.

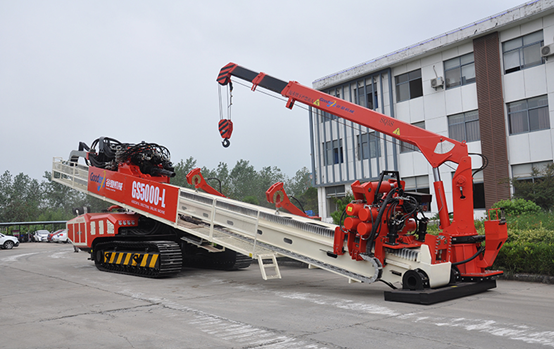

d568ec7e5bfaaedd13fb2bfdcee7c5a

Рис. 2 :Goodeng Machine"установка ГНБ GS5000-L

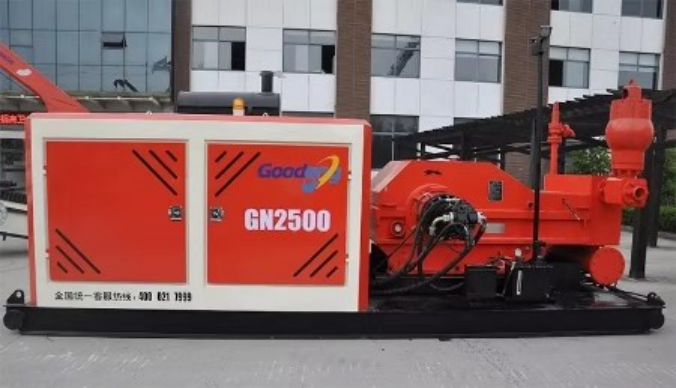

1606536254 (1)

Рис. 3 : "Goodeng Machine" Буровой насос GN2500

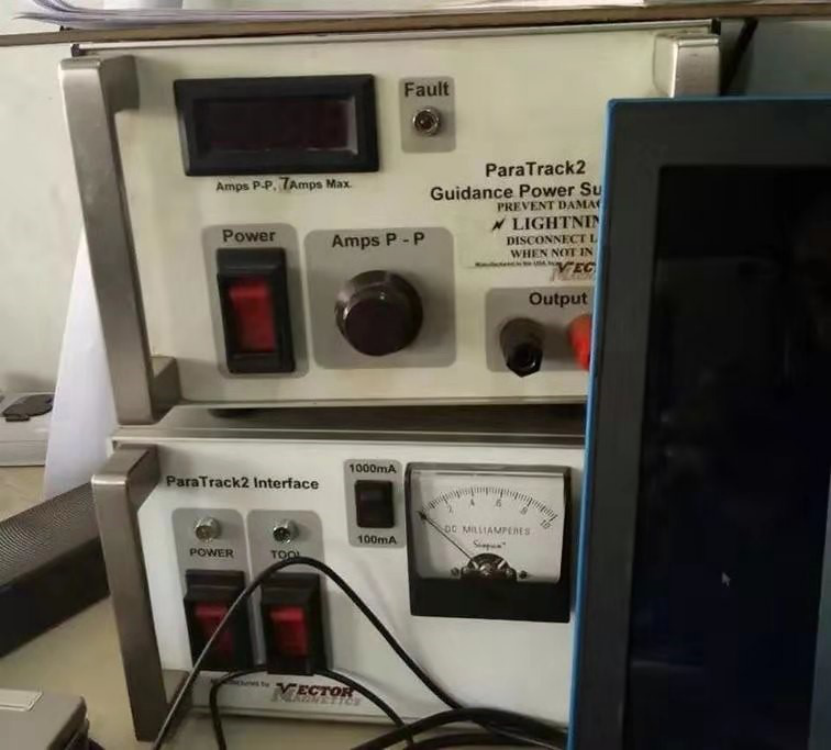

1606536359 (1)

Рис. 4 : Локатор "Американский ParaTrack2"

3. Страхование технологий
Предотвращение рисков: Отсутствие лидерства в процессе, максимально сократить период строительства;
Диаметр пяти расширителей: 600 мм, 750 мм, 900 мм, 1050 мм, 1250 мм;
Вытяните трубу: используйте 1250 мм с обратной трубой.

4. порядок строительства
Пилот : 7 дней , Скорость: 7-13 мин / труба , Толкающее и вытягивающее усилие: 5-13 МПа, крутящий момент: 7-14 МПа
Фаза I Развертка: Развертка для ствола 600 мм, крутящий момент: 13-15 МПа, тяговое усилие: 3-4 МПа, расход бурового насоса: 1300 л / мин;
Фаза Ⅱ развертывание: Развертка для ствола Ф750 мм, крутящий момент: 11-15 МПа, тяговое усилие: 3-4 МПа, расход бурового насоса: 1300 л / мин;
Фаза Ⅲ развертывание: Развертка для ствола Ф900 мм, крутящий момент: 10-17 МПа, тяговое усилие: 3-4 МПа, расход бурового насоса: 1300 л / мин;
Фаза Ⅳ развертывание: Развертка ствола Ф1050 мм, крутящий момент: 10-17 МПа, тяговое усилие: 3-4 МПа, расход бурового насоса: 1300 л / мин;
Фаза Ⅴ развертывание: Развертка для ствола Ф1250 мм, крутящий момент: 10-17 МПа, тяговое усилие: 3-4 МПа, расход бурового насоса: 1300 л / мин;
Промывочное отверстие: Развертка для ствола Ф1250 мм, тяговое усилие: 8 МПа, крутящий момент: 10 МПа, расход бурового насоса: 1200 л / мин;
Розыгрыш: С 18:00 12 сентября до 13:00 13 сентября 2019 г., продолжительностью 19 часов
Пусковое тяговое усилие 8 МПа, крутящий момент 10 МПа, рабочее тяговое усилие 8-20 МПа, расход бурового раствора 1400 л / мин;
Время начала: 18:00, 12 сентября 2019 г., время окончания: 13 сентября, продолжительностью 19 часов.

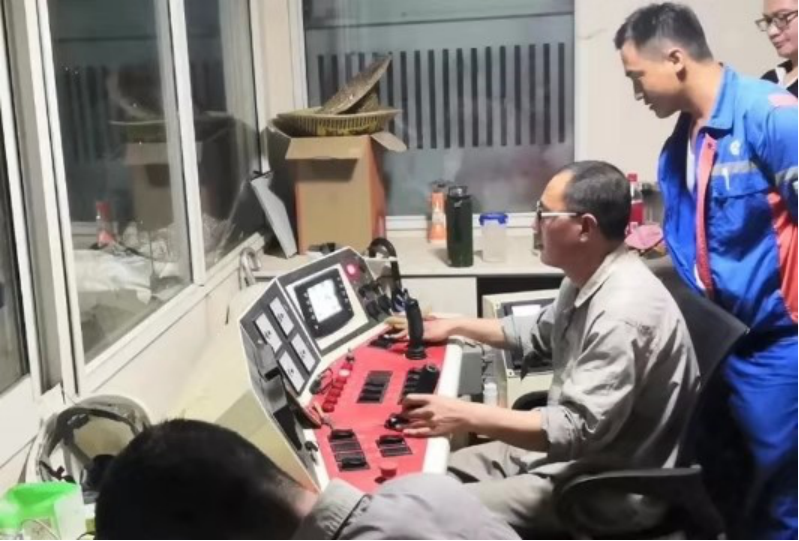

1606536538 (1)

Рис.5: Начало пилотирования

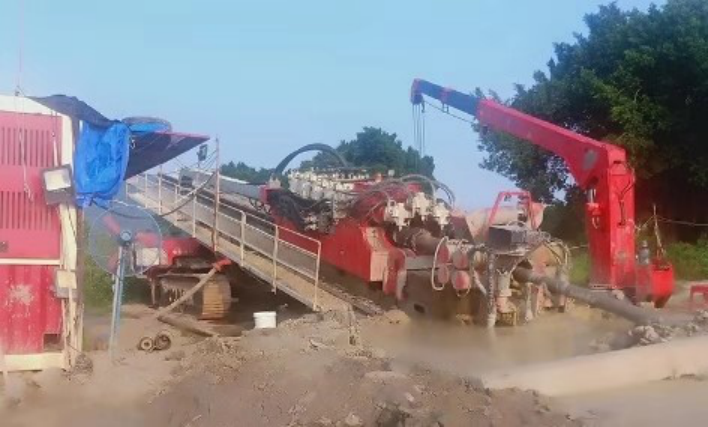

1606536591 (1)

Рис.6: Под развёртыванием

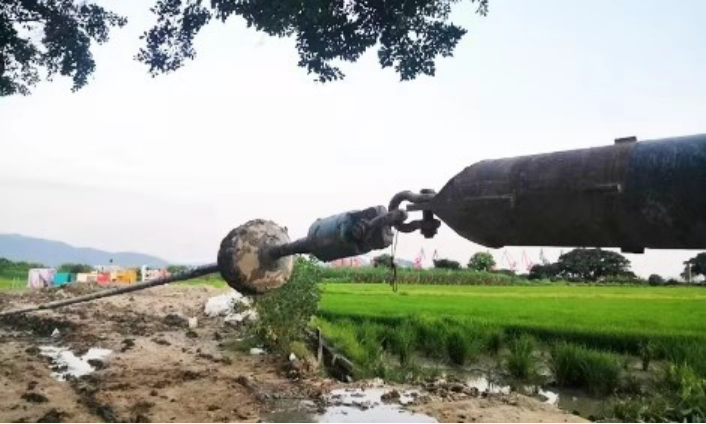

1606536643 (1)

Рис.7: Недостаточное натяжение

1606536968 (1)

Рис.8: Недостаточное натяжение

1606537107 (1)

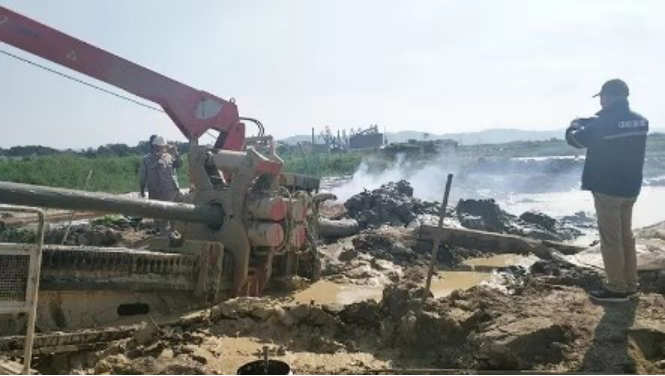

Рис.9: Успешное вытягивание труб назад

5. Вспомогательная грязь

Бентонит Кол-во : 250-280 т
Соотношение грязи : 5% бентонита , 0,1% -0,2% солеустойчивый клей, 0,15% смазка
Параметры бурового раствора: вязкость по воронке Марша 50S-60S, кажущаяся вязкость 26mpa.s, вязкость пластичности 12mpa.s, динамическая сила сдвига 8pa.

1606537310 (1)

Рис.10: Счастье продолжения вытягивания труб назад

6. Заключение по проекту
Завершение компанией Henan Jinchang Petrochemical Construction Co., Ltd проекта перехода CNOOC Eastern Guangdong LNG через трубопровод через реку Рунцзян стало еще одним успехом после Город Хангцзян Дунси Пересечение проекта. Оба проекта завершены с использованием жесткого диска "Goodeng Machine", что является примером пересечения сложных геологические условия и накопление опыта для работы в тяжелых условиях дома в будущем.
